Accesorios para emisores

ELSTEIN - WERK especializada en la fabricación de emisores cerámicos de rayos infrarrojos ha desarrollado desde el inicio de sus actividades, hace mas de 50 años, toda una serie de elementos calefactores, con una tecnología propia, que le ha permitido, conjuntamente con un continuado desarrollo de la investigación en este campo, el poder ampliar la utilización de la técnica de calentamiento por rayos infrarrojos a nuevas aplicaciones en el ámbito industrial.

PROGRAMA DE FABRICACION

REO REO
Fabricados en acero inoxidable, están diseñados para facilitar el montaje, tanto individual como en grupo formando paneles,de algunos modelos de emisores ELSTEIN. La superficie interior de estos reflectores, altamente pulimentada, aumenta el rendimiento del emisor. Los dos modelos de reflectores se integran en las pantallas EBO para formarlos conjuntos EBF.
pdf

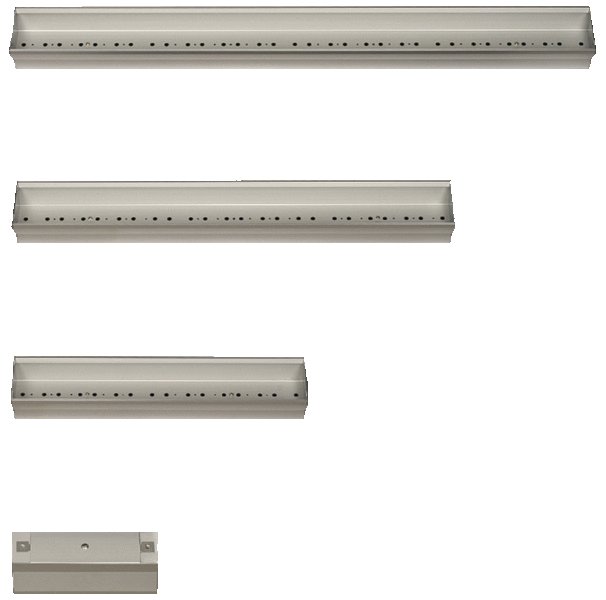

EBO EBO
Fabricados en aluminio extrusionado, tratado por oxidación anódica. Altamente resistentes a las deformaciones térmicas. Expresamente diseñados como complemento de los reflectores REO 125 y REO 250, son de gran utilidad en la confección de paneles calefactores para su aplicación en procesos industriales.
pdf

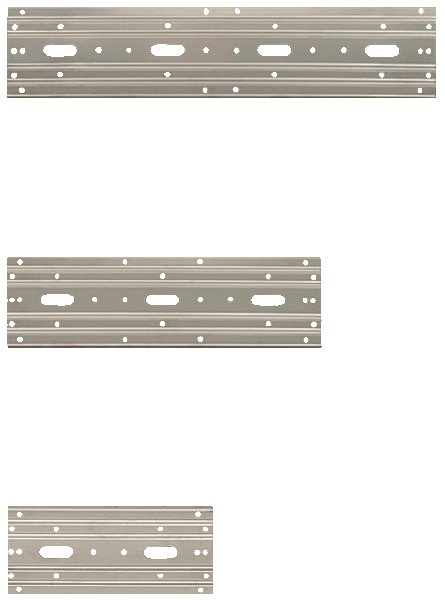

MBO MBO
Los soportes MBO son placas de sujección para emisores de los modelos HTS y HSR que pueden utilizarse para la construcción de paneles calefactores. A la hora de diseñar los paneles, y sus marcos de soporte, hay que tener en cuenta las dilataciones que la temperatura produce en las estructuras.
pdf
MPO MPO
Los soportes MPO son placas de soporte para emisores de los modelos HLS e IRS que pueden utilizarse para la construcción de paneles calefactores. A la hora de diseñar los paneles, y sus marcos , hay que tener en cuenta las dilataciones que la temperatura produce en las estructuras
pdf
MTO MTO
La base metálica soporte MTO está diseñada como soporte para el emisor SHTS 100 de 96x96mm  y puede utilizarse para la construcción de paneles calefactores. A la hora de diseñar los paneles, y sus marcos, hay que tener en cuenta las dilataciones que la temperatura produce en las estructuras.
pdf





Accesorios de montaje para emisores Elstein

ACCESORIOS
CARACTERISTICAS
MODELO APLICACION
AK Regleta cerámica AK Regleta cerámica Regleta cerámica bipolar
Clips de sujeción Clips de sujeción Para montaje dr los emisores
Cable termopar Cable termopar Cable comprnsado tipo TCK para la conexión de los termopares
Cable anticalórico Cable anticalórico Conductor de Níquel con aislamiento mineral o de fibra de vidrio









Control de temperatura para emisores y paneles Elstein

pdf





REGULADORES DE TEMPERATURA Y ACCESORIOS DE INSTALACIÓN

CARACTERISTICAS
MODELO APLICACION
TRD TRD 1 Regulador de temperatura
TSE TSE Relés de estado solido







EQUIPOS DE REGULACION

ir07050

alt

EQUIPOS DE REGULACION Y CONTROL

Regulación manual de la potencia eléctrica a través de un potenciometro. El equipo de potencia esta constituido por relés de estado sólido con entrada de regulación analógica. Incorpora los elementos de protección y seguridad.

MODELOS STANDARD

MODELO INTENSIDAD ZONAS DE CONTROL
CRN/REF/1M 25 A 1
CRN/REF/4M 100 A 1 a 4
CRN/REF/6M 150 A 1 a 6



EQUIPOS DE REGULACION DE TEMPERATURA

EQUIPOS DE REGULACION DE TEMPERATURA

Regulación de la temperatura a través de un controlador y un sensor. El equipo de potencia esta constituido por relés de estado sólido con entrada de regulación analógica. Incorpora los elementos de protección y seguridad.

MODELOS STANDARD

MODELO INTENSIDAD ALIMENTACION ETAPAS DE REGULACIÓN
CRN/T25 25 A 230 1
CRN/T75 75 A 230 2
CRN/T75-T 75 A 380 Trifásico 1
CRN/T150 150 A 230 1 ó 2
CRN/T150-T 150 A 380 Trifásico 1 ó 2





EQUIPOS DE REGULACION DE TEMPERATURA CON LIMITACION MANUAL DE LA POTENCIA MAXIMA

EQUIPOS DE REGULACION DE TEMPERATURA CON LIMITACION MANUAL DE LA POTENCIA MAXIMA

Regulación de la temperatura a través de un controlador y un sensor. El equipo de potencia esta constituido por relés de estado sólido con entrada de regulación analógica.Mediante un potenciómetro pueden regularse la potencia máxima de los relés de estado sólido. Incorpora los elementos de protección y seguridad.

MODELOS STANDARD
MODELO INTENSIDAD ALIMENTACION ETAPAS DE REGULACIÓN
CRN/P25 25 A 230 1
CRN/P75 75 A 230 2
CRN/P75-T 75 A 380 Trifásico 1
CRN/P150 150 A 230 1 ó 2
CRN/P150-T 150 A 380 Trifásico 1 ó 2





EQUIPOS DE REGULACION ESPECIALES

Pueden diseñarse y construirse equipos de regulación para potencias elevadas.
