Calentadores de inmersión

Calentadores de inmersión CETAL con brida

pdf

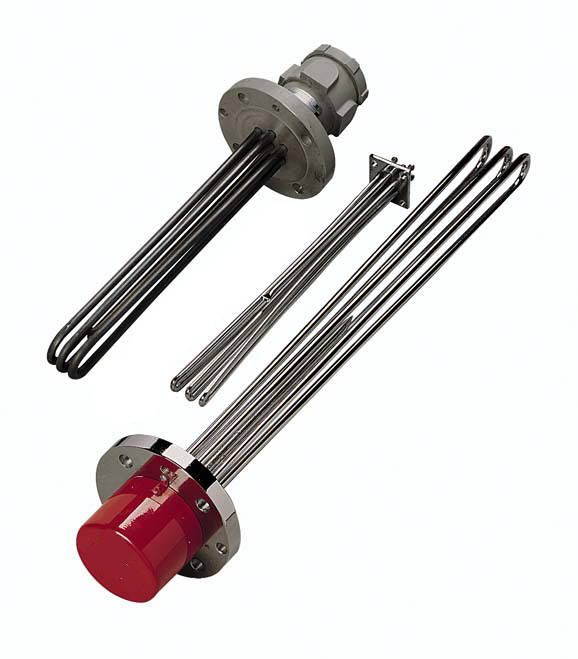

CALENTADORES DE INMERSION CON BRIDA MODELOS DE FABRICACION ESPECIAL

Están diseñados para el calentamiento y mantenimiento de la temperatura de fluidos líquidos o gaseosos en grandes volúmenes, ya sea en reposo, o en circulación. Constituyen un sistema eléctrico optimo de calentamiento en industrias tan diversas como pueden ser las químicas, agroalimentarias, textiles, plásticas, etc... Los elementos calefactores blindados, generalmente en forma de horquilla, se sueldan a la brida según las especificaciones de sistemas operativos tales como CODAP - TUV - ASME - ... El haz de resistencias puede equiparse con sistemas de control de temperatura que permiten adecuar la potencia y la carga especifica a parámetros diversos como pueden ser el caudal, la presión, la viscosidad, la temperatura... Para su utilización en atmósferas explosivas se adjuntan los correspondientes certificados LCEI.

Calentadores de inmersión CETAL con brida

Para temperaturas elevadas (>900 ºC), presiones importantes o volumenes de fluido a calentar muy pequeños, la utilización de los calentadores de alta temperatura THP se presenta como una excelente alternativa

CARACTERISTICAS TECNICAS
OPCIONES
  • Potencia máxima > 1 MW.
  • Alimentación trifásica hasta 750 V.
  • Carga especifica hasta 16 W/cm² .
  • Tubo Inox o Incoloy.
  • Resistencias blindadas en horquilla.
  • Longitud máxima del haz de resistencias 3300 mm.
  • Soldaduras a la brida según metodos operativos certificados.
  • Bridas normalizadas en acero y en inoxidable.
  • Control de presión individual
  • Control de temperatura por termostato, limitador, termopar o sonda Pt100.
  • Conexión en una o varias etapas.
  • Caja de bornes desplazada para temperaturas > 120 ºC.
  • Caja de bornes estanca IP67. Antideflagrante EExdIIB/IIC o EExe con certificado LCIE.
  • Pintura normal, marina, off shore.
  • Dossier de fabricación.
  • Certificado de materiales.
  • Proceso verbal de control.
  • Cualificación método de soldadura (QMSE).
  • Cualificación soldador (QS).
  • Fondo de la caja de bornes refrigerado.
  • Color personalizado.
  • Recepción por organismos certificados











Calentadores CETAL de inmersión roscados

Calentadores de inmersión roscados

Formados por 2 o 3 horquillas en cruz soldadas sobre un tapón de latón
en los modelos estándar, o de acero inoxidable bajo demanda.
Circuitos a 230 V (se incluyen los puentes de conexión)
Funda para termostato opcional. Presión de trabajo máximo 15 bar
La longitud calentada siempre tiene que estar sumergida.

Modelos en
Inox AISI 321
Elementos calefactores en Inox AISI 321. Racor en latón.
Carga especifica 2 W/cm2.
Especialmente indicadas para aire, aceite y fuel pesado.

pdf

cainros
Modelos en
Inox AISI 316
Elementos calefactores en Inox AISI 316 Ti. Racor en latón.
Carga especifica 4 W/cm2.
Especialmente indicadas para agua y aceites térmicos .
Modelos en
Cobre
Elementos calefactores en Cobre. Racor en latón.
Carga especifica 8 W/cm2.
Especialmente indicados para agua.
Modelos en
Incoloy 800
Elementos calefactores en Incoloy 800. Racor en latón.
Carga especifica 10 W/cm2.
Especialmente indicados para agua.
Modelos en
Incoloy 825
Elementos calefactores en Incoloy 825. Racor en latón.
Carga especifica 12 W/cm2.
Especialmente indicados para agua.





Calentadores de inmersión roscados con la caja de bornes desplazada

Formados por 2 o 3 horquillas en cruz soldadas sobre un tapón de latón
en los modelos standard, o de acero inoxidable bajo demanda.
Circuitos a 230 V (se incluyen los puentes de conexión)
Adecuado para condiciones de trabajo en las que la temperatura del fluido supere los 110 ºC.
La caja de bornes esta desplzada 110 mm. respecto al racor de fijación.
Funda para termostato opcional. Presión de trabajo máximo 15 bar
La longitud calentada siempre tiene que estar sumergida.

Modelos con
Racor M45x200
Elementos calefactores en Inox AISI 321. Racor de latón Carga específica 2W/cm2
pdf Calentadores de inmersión roscados con la caja de bornes desplazada
Modelos con
Racor M77x200
Elementos calefactores en Inox AISI 321. Racor de latón
Carga específica 2 W/cm2



Calentadores de fondo de Cuba

Calentamiento de fluidos. Utilización en fondo de cuba. Formados por tres elementos en espiral,
dispuestos en círculo, y soldados sobre un tapón de latón (modelos standard) o de acero inoxidable (bajo demanda).
Circuitos de 230 V (se incluyen los puentes de conexión)
Opcionalmente pueden incluir una funda para termostato.

Modelos en
Inox AISI 321
Racor M45 x 200. Racor de latón.
Carga específica 2 W/cm2
pdf Calentadores de fondo de Cuba
Modelos en
Cobre
Racor M77 x 200. Racor de latón.
Carga específica 2 W/cm2





Accesorios

Serie de accesorios de montaje, comunes a todos los modelos de calentadores de inmersión roscados,
montados sobre racores standard ya sean de latón o de acero inoxidable
.

Juntas                                                                                 pdf
Tuercas
Bridas para soldar
Tapones ciegos
Cubrebornas
Cajas de bornes

pdf

Calentadores para cubas y depósitos abiertos

Adecuados para el calentamiento de líquidos en cubas abiertas, con níveles bajos o variables.



RC rba Serie RBA
Calentadores de inmersión para cuba. En Inox AISI 321. Carga específica 2 W/cm2. Para agua
pdf
Serie RBI
Calentadores de inmersión para cuba. En Inox AISI 316 Ti. Carga específica 4W/cm2. Para fuel
Serie RC
Calentadores de pie de bomba. En Inox Aisi 321. Carga específica 2 W/cm2. Para fuel pesado
 cacuin Modelos de fabricación especial
Están diseñados para el calentamiento de líquidos en cubas abiertas, aún con niveles bajos o muy variables (según modelos), para baños de desengrase o de tratamiento de superficies Pueden adaptarse a las necesidades del proceso, y a las limitaciones dimensiónales de los equipamientos. Se fabrican modelos para calefacción vertical (montaje en pared), u horizontal ( de fondo de cuba)
CARACTERISTICAS TECNICAS

Tensión hasta 750V, monofásica o trifásica Elementos calefactores soldados sobre brida o sobre caja de bornes estanca Caja de bornes separada de la zona de evaporación Dimensiones adaptadas al proceso Separadores de mantenimiento en los circuitos Control de temperatura
 copafor circulfor Modelos CCA
Cabezal estanco con grado de protección contra la humedad IP67(*)
La parte superior del cabezal incorpora una rosca hembra de 1/2" Gas para acoplar un tubo pasante.
Junta de estanqueidad.

Modelos trifásicos de base circular
Grado protección contra la humedad IP-54.
Tubo de Incoloy-800
Caja conexiones en acero inoxidable AISI 430 y tapa de la caja en AISI 304. Racores en acero inoxidable AISI 303, engrampados y resellados
Tubo coarrugado para protección de los cables conductores, de 3 m de longitud Tensión normalizada 3~230 V ., 3~400 V
 pdf
tr110 seriesa Calentadores portátiles (Series TB, TR, DH, RV)
Series TB para agua, DH para aceite, PB para baños ácidos, RV para vino
Tensión normalizada 230 Vca

pdf
Calentadores portátiles  (Series BH)
Series BHA, BHB, BHC, BHX, BHL, y BHP
Tensión normalizada 230 Vca
pdf









Calentadores de inmersión

rimono CALENTADORES DE INMERSIÓN MONOFÁSICOS
DE BAJA POTENCIA. MODELOS ESTÁNDAR
pdf

ritri

CALENTADORES DE INMERSIÓN TRIFÁSICOSMODELOS ESTÁNDAR

pdf
SISTEMAS DE CONTROL DE TEMPERATURA SISTEMAS DE CONTROL DE TEMPERATURA
pdf

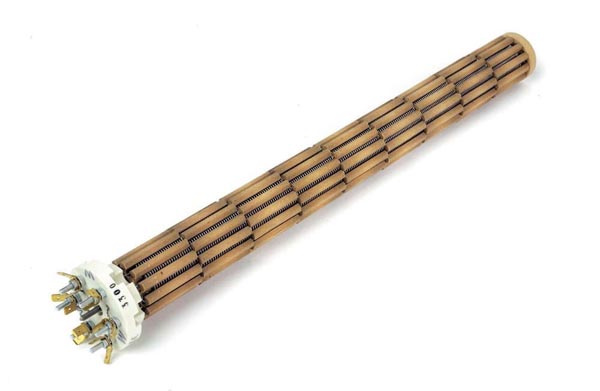

 candelas CALENTADORES CON BASE CERÁMICA pdf
