Paneles calefactores

ElstlogoELSTEIN - WERK especializada en la fabricación de emisores cerámicos de rayos infrarrojos ha desarrollado desde el inicio de sus actividades, hace mas de 50 años, toda una serie de elementos calefactores, con una tecnología propia, que le ha permitido, conjuntamente con un continuado desarrollo de la investigación en este campo, el poder ampliar la utilización de la técnica de calentamiento por rayos infrarrojos a nuevas aplicaciones en el ámbito industrial.



Modelo EBF 25

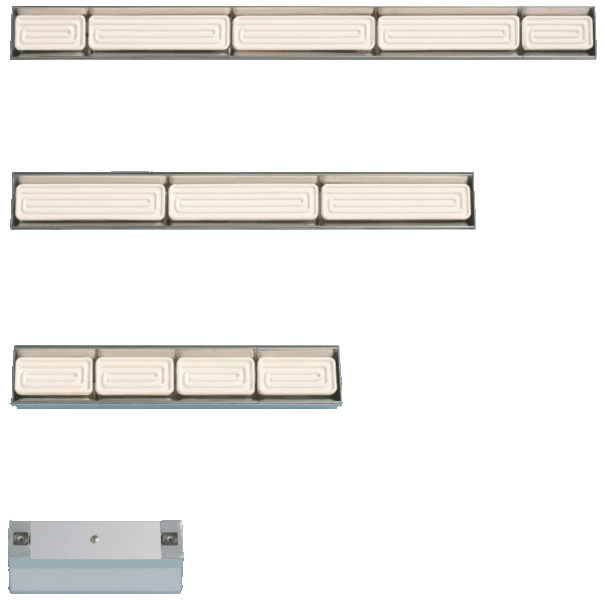

PANELES CALEFACTORES CON EMISORES CERAMICOS
DE ONDA MEDIA ELSTEIN CONJUNTOS EBF 25 Y EBF-2 25

Los modelos EBF 25 incorporan 1 reflector REO 250 con su correspondiente emisor según la potencia requerida.
Los modelos EBF-2 25 incorporan 2 reflectores REO 125 con sus correspondientes  emisores según la potencia requerida.

pdf



MODELOS ESTANDARD
MODELO PANELES EBF  pdf EBF 25
PANELES EBF  pdf EBF-2 25
EMISORES MODELO FSR y FSR/2 250 W 250 W
400 W 400 W
650 W 650 W
1000 W 1000 W
EMISORES MODELO HTS/1, HTS/2, HSR/1 y HSR/2 250 W 250 W
400 W 400 W
600 W 600 W
800 W 800 W
1000 W 1000 W







Modelo EBF 50

EBF

PANELES CALEFACTORES CON EMISORES CERAMICOS

DE ONDA MEDIA ELSTEIN CONJUNTOS EBF 50 EBF-1 50 Y EBF-2 50

Los modelos EBF 50 incorporan 2 reflectores REO 250 con sus correspondientes emisores según potencia. Los modelos EBF-1 50 incorporan 1 reflector REO 250 y 2 reflectores REO 125 equipados todos ellos con sus respectivos emisores según potencia. Los modelos EBF-2 50 incorporan 4 reflectores REO 125 con sus correspondientes emisores según potencia.

pdf

MODELOS ESTANDARD
MODELO PANELES EBF  pdf EBF 50 PANELES EBF  pdf EBF-1 50 PANELES EBF  pdf EBF-2 50
EMISORES MODELO FSR y FSR/2 500 W 500 W 500 W
800 W 800 W 800 W
1300 W 1300 W 1300 W
2000 W 2000 W 2000 W
EMISORES MODELO HTS/1, HTS/2, HSR/1 y HSR/2 500 W 500 W 500 W
800 W 800 W 800 W
1200 W 1200 W 1200 W
1600 W 1600 W 1600 W
2000 W 2000 W 2000 W







Modelo EBF 75

EBF

PANELES CALEFACTORES CON EMISORES CERAMICOS

DE ONDA MEDIA ELSTEIN CONJUNTOS EBF 75 EBF-1 75 Y EBF-2 75

Los modelos EBF 75 incorporan 3 reflectores REO 250 con sus correspondientes emisores según potencia. Los modelos EBF-1 75 incorporan 2 reflectores REO 250 y 2 reflectores REO 125 equipados todos ellos con sus respectivos emisores según potencia. Los modelos EBF-2 75 incorporan 6 reflectores REO 125 con sus correspondientes emisores según potencia.

pdf

MODELOS ESTANDARD
MODELO PANELES EBF  pdf EBF 75 PANELES EBF  pdf EBF-1 75 PANELES EBF  pdf EBF-2 75
EMISORES MODELO FSR y FSR/2 750 W 750 W 750 W
1200 W 1200 W 1200 W
1950 W 1950 W 1950 W
3000 W 3000 W 3000 W
EMISORES MODELO HTS/1, HTS/2, HSR/1 y HSR/2 750 W 750 W 750 W
1200 W 1200 W 1200 W
1800 W 1800 W 1800 W
2400 W 2400 W 2400 W
3000 W 3000 W 3000 W







Modelo EBF 100

EBF

PANELES CALEFACTORES CON EMISORES CERAMICOS DE ONDA MEDIA ELSTEIN CONJUNTOS EBF 100 EBF-1 100 Y EBF-2 100

Los modelos EBF 100 incorporan 4 reflectores REO 250 con sus correspondientes emisores según potencia. Los modelos EBF-1 75 incorporan 3 reflectores REO 250 y 2 reflectores REO 125 equipados todos ellos con sus respectivos emisores según potencia. Los modelos EBF-2 75 incorporan 8 reflectores REO 125 con sus correspondientes emisores según potencia.

pdf

MODELOS ESTANDARD
MODELO PANELES EBF  pdf EBF 100 PANELES EBF  pdf EBF-1 100 PANELES EBF  pdf EBF-2 100
EMISORES MODELO FSR y FSR/2 1000 W 1000 W 1000 W
1600 W 1600 W 1600 W
2600 W 2600 W 2600 W
4000 W 4000 W 4000 W
EMISORES MODELO HTS/1, HTS/2, HSR/1 y HSR/2 1000 W 1000 W 1000 W
1600 W 1600 W 1600 W
2400 W 2400 W 2400 W
3200 W 3200 W 3200 W
4000 W 4000 W 4000 W



Modelo EBF 125

EBF

PANELES CALEFACTORES CON EMISORES CERAMICOS DE ONDA MEDIA ELSTEIN CONJUNTOS EBF 125 EBF-1 125 Y EBF-2 125

Los modelos EBF 125 incorporan 5 reflectores REO 250 con sus correspondientes emisores según potencia. Los modelos EBF-1 125 incorporan 4 reflectores REO 250 y 2 reflectores REO 125 equipados todos ellos con sus respectivos emisores según potencia. Los modelos EBF-2 125 incorporan 10 reflectores REO 125 con sus correspondientes emisores según potencia.

pdf

MODELOS ESTANDARD
MODELO PANELES EBF  pdf EBF 125 PANELES EBF  pdf EBF-1 125 PANELES EBF  pdf EBF-2 125
EMISORES MODELO FSR y FSR/2 1250 W 1250 W 1250 W
2000 W 2000 W 2000 W
3250 W 3250 W 3250 W
5000 W 5000 W 5000 W
EMISORES MODELO HTS/1, HTS/2, HSR/1 y HSR/2 1250 W 1250 W
1250 W
2000 W 2000 W 2000 W
3000 W 3000 W 3000 W
4000 W 4000 W 4000 W
5000 W 5000 W 5000 W



Modelo EBI 25

PANELES CALEFACTORES DE ACERO INOXIDABLE
CON EMISORES CERAMICOS
DE ONDA MEDIA ELSTEIN. CONJUNTOS EBI 25 Y EBI-2 25

Los modelos EBI 25 incorporan 1 reflector REO 250 con su correspondiente emisor según la potencia requerida.                                         ebi
Los modelos EBI-2 25 incorporan 2 reflectores REO 125 con sus correspondientes emisores según la potencia requerida.

pdf

MODELOS ESTANDARD
MODELO PANELES EBF  pdf EBI 25
PANELES EBF  pdf EBI-2 25
EMISORES MODELO FSR y FSR/2 250 W 250 W
400 W 400 W
650 W 650 W
1000 W 1000 W
EMISORES MODELO HTS/1, HTS/2, HSR/1 y HSR/2 250 W 250 W
400 W 400 W
600 W 600 W
800 W 800 W
1000 W 1000 W



Modelo EBI 50

EBF

PANELES CALEFACTORES DE ACERO INOXIDABLE
CON EMISORES CERAMICOS
DE ONDA MEDIA ELSTEIN. CONJUNTOS EBI 50, EBI-1 50 Y EBI-2 50

Los modelos EBI 50 incorporan 2 reflectores REO 250 con sus correspondientes emisores según potencia.
Los modelos EBI-1 50 incorporan 1 reflector REO 250 y 2 reflectores REO 125 equipados todos ellos con sus respectivos emisores según potencia.
Los modelos EBI-2 50 incorporan 4 reflectores REO 125 con sus correspondientes emisores según potencia.

pdf

MODELOS ESTANDARD
MODELO PANELES EBF  pdf EBI 50 PANELES EBF  pdf EBI-1 50 PANELES EBF  pdf EBI-2 50
EMISORES MODELO FSR y FSR/2 500 W 500 W 500 W
800 W 800 W 800 W
1300 W 1300 W 1300 W
2000 W 2000 W 2000 W
EMISORES MODELO HTS/1, HTS/2, HSR/1 y HSR/2 500 W 500 W 500 W
800 W 800 W 800 W
1200 W 1200 W 1200 W
1600 W 1600 W 1600 W
2000 W 2000 W 2000 W







Modelo EBI 75

EBF

PANELES CALEFACTORES DE ACERO INOXIDABLE
CON EMISORES CERAMICOS
DE ONDA MEDIA ELSTEIN. CONJUNTOS EBI 75, EBI-1 75 Y EBI-2 75

Los modelos EBI 75 incorporan 3 reflectores REO 250 con sus correspondientes emisores según potencia.
Los modelos EBI-1 75 incorporan 2 reflectores REO 250 y 2 reflectores REO 125 equipados todos ellos con sus respectivos emisores según potencia.
Los modelos EBI-2 75 incorporan 6 reflectores REO 125 con sus correspondientes emisores según potencia.

pdf

MODELOS ESTANDARD
MODELO PANELES EBF  pdf EBI 75 PANELES EBF  pdf EBI-1 75 PANELES EBF  pdf EBI-2 75
EMISORES MODELO FSR y FSR/2 750 W 750 W 750 W
1200 W 1200 W 1200 W
1950 W 1950 W 1950 W
3000 W 3000 W 3000 W
EMISORES MODELO HTS/1, HTS/2, HSR/1 y HSR/2 750 W 750 W 750 W
1200 W 1200 W 1200 W
1800 W 1800 W 1800 W
2400 W 2400 W 2400 W
3000 W 3000 W 3000 W







Modelo EBI 100

EBF

PANELES CALEFACTORES DE ACERO INOXIDABLE
CON EMISORES CERAMICOS
DE ONDA MEDIA ELSTEIN. CONJUNTOS EBI 100, EBI-1 100 Y EBI-2 100

Los modelos EBI 100 incorporan 4 reflectores REO 250 con sus correspondientes emisores según potencia.
Los modelos EBI-1 75 incorporan 3 reflectores REO 250 y 2 reflectores REO 125 equipados todos ellos con sus respectivos emisores según potencia.
Los modelos EBI-2 75 incorporan 8 reflectores REO 125 con sus correspondientes emisores según potencia.

pdf

MODELOS ESTANDARD
MODELO PANELES EBF  pdf EBI 100 PANELES EBF  pdf EBI-1 100 PANELES EBF  pdf EBI-2 100
EMISORES MODELO FSR y FSR/2 1000 W 1000 W 1000 W
1600 W 1600 W 1600 W
2600 W 2600 W 2600 W
4000 W 4000 W 4000 W
EMISORES MODELO HTS/1, HTS/2, HSR/1 y HSR/2 1000 W 1000 W 1000 W
1600 W 1600 W 1600 W
2400 W 2400 W 2400 W
3200 W 3200 W 3200 W
4000 W 4000 W 4000 W



Modelo EBI 125

EBF

PANELES CALEFACTORES DE ACERO INOXIDABLE
CON EMISORES CERAMICOS
DE ONDA MEDIA ELSTEIN. CONJUNTOS EBI 125, EBI-1 125 Y EBI-2 125

Los modelos EBI 125 incorporan 5 reflectores REO 250 con sus correspondientes emisores según potencia.
Los modelos EBI-1 125 incorporan 4 reflectores REO 250 y 2 reflectores REO 125 equipados todos ellos con sus respectivos emisores según potencia.
Los modelos EBI-2 125 incorporan 10 reflectores REO 125 con sus correspondientes emisores según potencia.

pdf

MODELOS ESTANDARD
MODELO PANELES EBF  pdf EBI 125 PANELES EBF  pdf EBI-1 125 PANELES EBF  pdf EBI-2 125
EMISORES MODELO FSR y FSR/2 1250 W 1250 W 1250 W
2000 W 2000 W 2000 W
3250 W 3250 W 3250 W
5000 W 5000 W 5000 W
EMISORES MODELO HTS/1, HTS/2, HSR/1 y HSR/2 1250 W 1250 W
1250 W
2000 W 2000 W 2000 W
3000 W 3000 W 3000 W
4000 W 4000 W 4000 W
5000 W 5000 W 5000 W



Modelo BSH

PANELES BSH pdfPANELES

PANELES BSH CON EMISORES CERAMICOS DE ONDA MEDIA ELSTEIN

Los paneles BSH de han desarrollado para optimizar el uso delos emisores planos de alta potencia HTS y emisores de alta velocidad HSR.

La estructura se construye con elementos estandarizados de aluminio extrusionado. Las distintas dimensiones se indican en el cuadro adjunto.

Para cada una de las opciones existen tres potencias distintas según el modelo de emisor elegido. También es posible alternar emisores de potencias distintas.

Los paneles se suministran totalmente montados y con los emisores conectados a regletas unipolares, pero sin cableado, de esta forma se facilita la posible distribución de los emisores en zonas de conexión y regulación independientes. A este efecto el panel puede equiparse con los emisores con termopar incorporado que sean necesarios.

MODELOS BASICOS (SELECCIÓN POR POTENCIA DEL EMISOR)
x 250
mm.
375
mm.
500
mm.
625
mm.
750
mm.
875
mm.
1000
mm.
1125
mm.
1250
mm.
1375
mm.
1500
mm.
- Potencia
del emisor
cerámico
125 mm. 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 KW 250 W
0,80 1,20 1,60 2,00 2,40 2,80 3,20 3,60 4,00 4,40 4,80 KW 400 W
1,20 1,80 2,40 3,00 3,60 4,20 4,80 5,40 6,00 6,60 7,20 KW 600 W
250 mm. 1,00 1,50 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00 KW 250 W
1,60 2,40 3,20 4,00 4,80 5,60 6,40 7,20 8,00 8,80 9,60 KW 400 W
2,40 3,60 4,80 6,00 7,20 8,40 9,60 10,80 12,00 13,20 14,40 KW 600 W
375 mm. 1,50 2,25 3,00 3,75 4,50 5,25 6,00 6,75 7,50 8,25 9,00 KW 250 W
2,40 3,60 4,80 6,00 7,20 8,40 9,60 10,80 12,00 13,20 14,40 KW 400 W
3,60 5,40 7,20 9,00 10,80 12,60 14,40 16,20 18,00 19,80 21,60 KW 600 W
500 mm. 2,00 3,00 4,00 5,00 6,00 7,00 8,00 9,00 10,00 11,00 12,00 KW 250 W
3,20 4,80 6,40 8,00 9,60 11,20 12,80 14,40 16,00 17,60 19,20 KW 400 W
4,80 7,20 9,60 12,00 14,40 16,80 19,20 21,60 24,00 26,40 28,80 KW 600 W
625 mm. 2,50 3,75 5,00 6,25 7,50 8,75 10,00 11,25 12,50 13,75 15,00 KW 250 W
4,00 6,00 8,00 10,00 12,00 14,000 16,00 18,00 20,00 22,00 24,00 KW 400 W
6,00 9,00 12,00 15,00 18,00 21,00 24,00 27,00 30,00 33,00 36,00 KW 600 W
750 mm. 3,00 4,50 6,00 7,50 9,00 10,50 12,00 13,50 15,00 16,50 18,00 KW 250 W
4,80 7,20 9,60 12,00 14,40 16,80 19,20 21,60 24,00 26,40 28.80 KW 400 W
7,20 10,80 14,40 18,00 21,60 25,20 28,80 32,40 36,00 39,60 43.20 KW 600 W
875 mm. 3,50 5,25 7,00 8,75 10,50 12,25 14,00 15,75 17,50 19,25 21.00 KW 250 W
5,60 8,40 11,20 14,00 16,80 19,60 22,40 25,20 28,00 30,80 33,60 KW 400 W
8,40 12,60 16,80 21,00 25,20 29,40 33,60 37,80 42,00 46,20 50,40 KW 600 W
1000 mm. 4,00 6,00 8,00 10,00 12,00 14,00 16,00 18,00 20,00 22,00 24,00 KW 250 W
6,40 9,60 12,80 16,00 19,20 22,40 25,60 28,80 32,00 35,20 38,40 KW 400 W
9,60 14,40 19,20 24,00 28,80 33,60 38,40 43,20 48,00 52,80 57,60 KW 600 W
Otras medidas consultar







Modelo BSI

PANELES BSI

PANELES BSI pdf

PANELES BSI CON EMISORES CERAMICOS DE ONDA MEDIA ELSTEIN

Los paneles BSH de han desarrollado para optimizar el uso delos emisores planos de alta potencia HTS y emisores de alta velocidad HSR.

La estructura se construye con elementos estandarizados de acero inoxidable

Las distintas dimensiones se indican en el cuadro adjunto.

Para cada una de las opciones existen varias potencias distintas en función del modelo de emisor elegido. También es posible alternar emisores de potencias distintas.

Los paneles se suministran totalmente montados y con los emisores conectados a regletas unipolares, pero sin cableado, de esta forma se facilita la posible distribución de los emisores en zonas de conexión y regulación independientes. A este efecto el panel puede equiparse con los emisores con termopar incorporado que sean necesarios

MODELOS BASICOS
x 250
mm.
375
mm.
500
mm.
625
mm.
750
mm.
875
mm.
1000
mm.
1125
mm.
1250
mm.
1375
mm.
1500
mm.
- Potencia
del emisor
cerámico
125mm. 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 kW 250w
a a a a a a a a a a a - a
2,00 3,00 4,00 5,00 6,00 7,00 8,00 9,00 10,00 11,00 12,00 kW 1000w
250mm. 1,00 1,50 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00 kW 250w
a a a a a a a a a a a - a
4,00 6,00 8,00 10,00 12,00 14,00 16,00 18,00 20,00 22,00 24,00 kW 1000w
375mm. 1,50 2,25 3,00 3,75 4,50 5,25 6,00 6,75 7,50 8,25 9,00 kW 250w
a a a a a a a a a a a - a
6,00 9,00 12,00 15,00 18,00 21,00 24,00 27,00 30,00 33,00 36,00 kW 1000w
500mm. 2,00 3,00 4,00 5,00 6,00 7,00 8,00 9,00 10,00 11,00 12,00 kW 250w
a a a a a a a a a a a - a
8,00 12,00 16,00 20,00 24,00 28,00 32,00 36,00 40,00 44,00 48,00 kW 1000w
625mm. 2,50 3,75 5,00 6,25 7,50 8,75 10,00 11,25 12,50 13,75 15,00 kW 250w
a a a a a a a a a a a - a
10,00 15,00 20,00 25,00 30,00 35,00 40,00 45,00 50,00 55,00 60,00 kW 1000w
750mm. 3,00 4,50 6,00 7,50 9,00 10,50 12,00 13,50 15,00 16,50 18,00 kW 250w
a a a a a a a a a a a - a
12,00 18,00 24,00 30,00 36,00 42,00 48,00 54,00 60,00 66,00 72,00 kW 1000w
875mm. 3,50 5,25 7,00 8,75 10,50 12,25 14,00 15,75 17,50 19,25 21,00 kW 250w
a a a a a a a a a a a - a
14,00 21,00 28,00 35,00 42,00 49,00 56,00 63,00 70,00 77,00 84,00 kW 1000w
1000mm. 4,00 6,00 8,00 10,00 12,00 14,00 16,00 18,00 20,00 22,00 24,00 kW 250w
a a a a a a a a a a a - a
16,00 24,00 32,00 40,00 48,00 56,00 64,00 72,00 80,00 88,00 96,00 kW 1000w
Otras medidas consultar



PANELES CALEFACTORES

Nuestro departamento técnico diseña y construye hornos y paneles calefactores según las necesidades del cliente en dimensiones y potencias. Se trata de soluciones a aplicaciones particulares.
