RESISTENCIAS ELÉCTRICAS CALEFACTORAS Y CALENTADORES ELÉCTRICOS INDUSTRIALES
CETAL es un especialista en el diseño y fabricación de elementos y conjuntos calefactores eléctricos industriales.
Su capacidad tecnológica le permite ofrecer a sus clientes, además de su amplia gama de calefactores y equipos estándar, la posibilidad de diseñar y fabricar los equipos que se adapten a las necesidades concretas que puedan plantearse.
Calentadores de inmersión roscados
Formados por 2 o 3 horquillas en cruz soldadas sobre un tapón de latón en los modelos estándar, o de acero inoxidable bajo demanda. Circuitos a 230 V (se incluyen los puentes de conexión) Funda para termostato opcional. Presión de trabajo máximo 15 bar La longitud calentada siempre tiene que estar sumergida.
| Modelos en Inox AISI 321 | Elementos calefactores en Inox AISI 321. Racor en latón. Carga especifica 2 W/cm2. Especialmente indicadas para aire, aceite y fuel pesado. |
| Modelos en Inox AISI 316 | Elementos calefactores en Inox AISI 316 Ti. Racor en latón. Carga especifica 4 W/cm2. Especialmente indicadas para agua y aceites térmicos . |
| Modelos en Cobre | Elementos calefactores en Cobre. Racor en latón. Carga especifica 8 W/cm2. Especialmente indicados para agua. |
| Modelos en Incoloy 800 | Elementos calefactores en Incoloy 800. Racor en latón. Carga especifica 10 W/cm2. Especialmente indicados para agua. |
| Modelos en Incoloy 825 | Elementos calefactores en Incoloy 825. Racor en latón. Carga especifica 12 W/cm2. Especialmente indicados para agua. |
Calentadores de inmersión roscados con la caja de bornes desplazada
Formados por 2 o 3 horquillas en cruz soldadas sobre un tapón de latón en los modelos standard, o de acero inoxidable bajo demanda. Circuitos a 230 V (se incluyen los puentes de conexión) Adecuado para condiciones de trabajo en las que la temperatura del fluido supere los 110 ºC. La caja de bornes esta desplzada 110 mm. respecto al racor de fijación. Funda para termostato opcional. Presión de trabajo máximo 15 bar La longitud calentada siempre tiene que estar sumergida.
| Modelos en Inox AISI 321 | Racor M45 x 200. Carga específica 2 W/cm2 |
| Modelos en Inox AISI 321 | Racor M77 x 200. Carga específica 2 W/cm2 |
Calentadores de fondo de Cuba
Calentamiento de fluidos. Utilización en fondo de cuba. Formados por tres elementos en espiral, dispuestos en círculo, y soldados sobre un tapón de latón (modelos standard) o de acero inoxidable (bajo demanda). Circuitos de 230 V (se incluyen los puentes de conexión) Opcionalmente pueden incluir una funda para termostato.
| Modelos en Inox AISI 321 | Racor M45 x 200. Racor de latón. Carga específica 2 W/cm2 |
| Modelos en Cobre | Racor M77 x 200. Racor de latón. Carga específica 2 W/cm2 |
Calentadores bobinados sobre base cerámica
Fabricados con hilo de aleación cromo-níquel 80/20. arrollado en espiral y montado sobre una base de esteatita. Montadas en vainas, permiten su sustitución sin tener que vaciar el recipiente. Estas vainas pueden recubrirse de PTFE o de otro material para que pueda trabajar en medios acidos o corrosivos. Pueden fabricarse en diámetros de 24, 28, 32, 35, 47 o 58 mm.
Accesorios
Serie de accesorios de montaje, comunes a todos los modelos de calentadores de inmersión roscados, montados sobre racores standard ya sean de latón o de acero inoxidable.
| Juntas | |
| Tuercas | |
| Bridas para soldar | |
| Tapones ciegos | |
| Cubrebornas | |
| Cajas de bornes |
|
Calentadores de inmersión con brida
CALENTADORES DE INMERSION CON BRIDA MODELOS DE FABRICACION ESPECIAL
Están diseñados para el calentamiento y mantenimiento de la temperatura de fluidos líquidos o gaseosos en grandes volúmenes, ya sea en reposo, o en circulación. Constituyen un sistema eléctrico optimo de calentamiento en industrias tan diversas como pueden ser las químicas, agroalimentarias, textiles, plásticas, etc... Los elementos calefactores blindados, generalmente en forma de horquilla, se sueldan a la brida según las especificaciones de sistemas operativos tales como CODAP - TUV - ASME - ... El haz de resistencias puede equiparse con sistemas de control de temperatura que permiten adecuar la potencia y la carga especifica a parámetros diversos como pueden ser el caudal, la presión, la viscosidad, la temperatura... Para su utilización en atmósferas explosivas se adjuntan los correspondientes certificados LCEI.
Para temperaturas elevadas (>900 ºC), presiones importantes o volumenes de fluido a calentar muy pequeños, la utilización de los calentadores de alta temperatura THP se presenta como una excelente alternativa.
CARACTERISTICAS TECNICAS |
OPCIONES |
|
|
Calentadores thp de alta temperatura
La utilización del nitruro de boro como aislante eléctrico sustituyendo a la magnesia electrofundida permite a CETAL extender el campo de aplicación de los elementos blindados reduciendo el gradiente de temperatura entre el hilo de nicrom, verdadera fuente de calor de la resistencia, y la pared exterior del elemento blibdado a menos de 5 ºC para un flujo de 1 W/cm². Esta tecnología propia, permite a CETAL ofrecer un producto con altas prestaciones:
- Flujo superficial elevado (mas de 200 W/cm² a 100 ºC).
- Dimensiones reducidas.
- Control de temperatura en el interior de la resistencia.
- Aislamiento en caliente > 100 megaohms.
CALENTAMIENTO DE MATRICES CALIENTA PERNOS
La utilizacion de elementos THP permite concentrar mucha energia en un volumen mínimo. La potencia total instalada se transfiere por radiación. Con esta tecnología los tiempos de montaje se reducen considerablemente para las aplicaciones de apretado de pernos por dilatación térmica (montaje de turbinas). Lo mismo puede decirse para los casos de mantenimiento de de temperatura de las matrices en los talleres de forja.
Características Técnicas
|
 |
CALENTAMIENTO DE LIQUIDOS O GASES EN CIRCULACION FORZADA
La fabricación de los elementos THP con tubo liso o corrugado permite aumentar de manera considerable los coeficientes de intercambio térmico. Es por esto que estos calefactores son particularmente apropiados para el calentamiento de líquidos o de gases con un caudal elevado, a temperaturas de hasta 1100 ºC con presiones de hasta 300 bar.. Estos calefactores se fabrican bajo pedido adaptándolos a la función específica que tengan querealizar. El material del tubo viene determinado por la naturaleza del fluido a tratar. Pueden equiparse con una vaina interior que permite el alojamiento de un termopar para controlar la temperatura en el interior de la resistencia, así la temperatura de trabajo se adapta en cada momento a las necesidades y a las distintas variables que puedan intervenir en el proceso.
 |
Características Técnicas | Opciones |
|
|
Calentadores para baños acidos o corrosivos
Elementos calefactores de acero inoxidable recubierto con una protección de PTFE, o cualquier otro material resistente a la corrosión química.
La carga máxima con que pueden fabricarse estos calentadores es de 2 W/cm2. La distancia mínima entre elementos calefactores es de 1,5 veces el diámetro de los mismos.
También pueden utilizarse los calentadores con base cerámica, introducidos en vainas de inoxidable recubiertas con PTFE o cualquier otro material resistente a la corrosión química
| PROGRAMA DE FABRICACION | ||
|
Calentadores estándar en Inox recubiertos con PTFE Elementos calefactores de acero inoxidable recubierto con una protección de PTFE, o cualquier otro material resistente a la corrosión química. La carga máxima con que pueden fabricarse estos calentadores es de 2 W/cm2. La distancia mínima entre elementos calefactores es de 1,5 veces el diámetro de los mismos. |
|
|
Calentadores con base cerámica montados en vainas Inox recubiertas con PTFE Fabricados con hilo de aleación cromo-níquel 80/20. arrollado en espiral y montado sobre una base de esteatita. Montadas en vainas, permiten su sustitución sin tener que vaciar el recipiente. Estas vainas pueden recubrirse de PTFE o de otro material para que pueda trabajar en medios acidos o corrosivos. Pueden fabricarse en diámetros de 24, 28, 32, 35, 47 o 58 mm |
|
 |
Calentadores portátiles en Inox recubiertos con plomo serie PB Calentador de inmersión móvil para baños ácidos con tubo inox recubierto con plomo. Potencia: 3000W 230V. Longitud total: 700mm. |
|

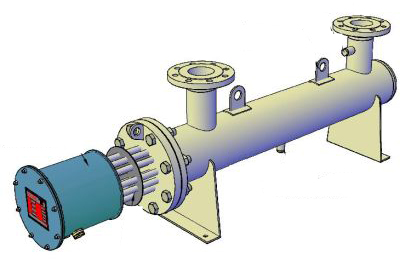

Recalentadores de paso
|
|
Recalentadores de paso. Modelos estándarPara el recalentamiento de líquidos y gases, en recirculación Bajo pedido pueden fabricarse en versión todo inox. |

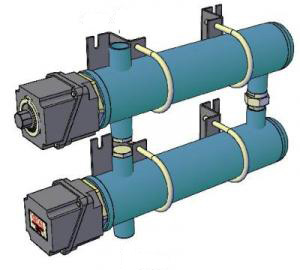

Serie EPMV Serie EPMK |
|
 |
Recalentadores de paso modelos especiales Proyectados y construidos para el calentamiento o recalentamiento de los fluidos en circulación forzada. Se aplican para agua, agua sobrecalentada, aceite, fuel, vapor, aire y gases en general. Las resistencias blindadas calefactoras, siempre en inoxidable, se eligen en función de las caracteristicas del fluido y de la temperatura de trabajo, los separadores se diseñan para conseguir el coeficiente de transmisión mas elevado posible. Los elementos calefactores pueden dotarse de sistemas de control de temperatura que nos permiten adaptar la carga específica a los parámetros de caudal, presión , temperatura, viscosidad, temperatura superficial de la resistencia etc... El calentador se monta en un cuerpo fabricado siguiendo los códigos constructivos (ASME - CODAP - etc..). Pueden construirse para utilizaciones en atmósferas explosivas. Conectando varios recalentadores entre sí se pueden obtener conjuntos con una gran capacidad de calentamiento. |
|
|
 |
Recalentadores de paso industriales compactos para atmosferas explosivas ATEX Tecnología desarrollada por CETAL que ofrece una solución integrada global para la calefacción de procesos |
Calentamiento de gases y líquidos
Modelos estándar: hasta 100 bar de presión |
|
 |

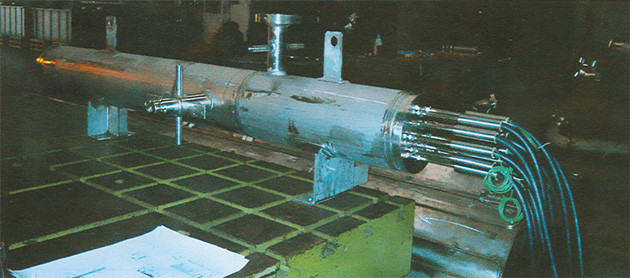

Recalentadores de paso equipados con elementos THP de alta temperatura |
|
|
Calentadores de inmersión para cubas
A decuados para el calentamiento de líquidos en cubas abiertas, con níveles bajos o variables. Cableado trifásico en estrella 400 V en los modelos standard. Otros cableados bajo demanda. Tubo de salida en Inox AISI 304 L con una longitud de 1 metro. Otras longitudes bajo demanda. Opcionalmente pueden incorporar un termostato de regulación.
 |
Serie RBA Calentadores de inmersión para cuba. En Inox AISI 321. Carga específica 2 W/cm2. Para agua |
| Serie RBI Calentadores de inmersión para cuba. En Inox AISI 316 Ti. Carga específica 4W/cm2. Para fuel |
|
 |
Serie RC Calentadores de pie de bomba. En Inox Aisi 321. Carga específica 2 W/cm2. Para fuel pesado |
 |
Modelos de fabricación especial Están diseñados para el calentamiento de líquidos en cubas abiertas, aún con niveles bajos o muy variables (según modelos), para baños de desengrase o de tratamiento de superficies Pueden adaptarse a las necesidades del proceso, y a las limitaciones dimensiónales de los equipamientos. Se fabrican modelos para calefacción vertical (montaje en pared), u horizontal ( de fondo de cuba) CARACTERISTICAS TECNICAS Tensión hasta 750V, monofásica o trifásica Elementos calefactores soldados sobre brida o sobre caja de bornes estanca Caja de bornes separada de la zona de evaporación Dimensiones adaptadas al proceso Separadores de mantenimiento en los circuitos Control de temperatura |
Calentadores de inmersión portátiles
 |
Pueden suministrarse diferentes modelos para aplicaciones concretas. Serie TB para agua. Tubo de cobre niquelado. Carga específica 6 W/cm2 Serie TR para agua. Tubo de cobre niquelado. Carga específica 6 W/cm2 Serie DH para aceite. Tubo inox AISI 321. Carga específica 2 W/cm2 Serie PB para baños ácidos. Tubo Inox recubierto de plomo. Carga específica 2 W/cm2 Serie RV para vino. Tubo Inox AISI 321. Carga específica 2 W/cm2. |
|
Resistencias Aleteadas
Fabricadas en tubo Inox AISI 321, con aletas de acero zincado en su versión standard, o en acero inoxidable, bajo pedido.Racores de acero para su montaje, se suministran con tuercas y juntas. Bornes de conexión con tornillos de presión. Particularmente indicadas para el calentamiento de fluidos gaseosos en convección natural o forzada. Temperatura máxima del tubo: 350 ºC para los modelos standard. 650 ºC para los modelos con aletas en acero inoxidable. Se utilizan para la construcción de baterias calefactoras.
 |
Modelo AR8 Fabricadas con tubo de Ø 8mm Aletas de 25x40mm Racores de conexión M14x1,5 |
|
|||||||||||||||||
| Modelo AR10 Fabricadas con tubo de Ø 10mm Aletas de 25x40mm Racores de conexión M14x1,5 |
|||||||||||||||||||
| Modelo AR16 Fabricadas con tubo de Ø 16mm Aletas de 40x80mm Racores de conexión M24x1,5 |
|||||||||||||||||||
 |
Accesorios
|
||||||||||||||||||
 |
Modelos de fabricación especial Especialmente indicados para el calentamiento industrial, especialmente en estufas, hornos, armarios e instalaciones de secado, aparatos de climatización etc. Las resistencias aleteadas se utilizan generalmente para el calentamiento del aire y de gases no corrosivos por convección natural o forzada. La tecnología de CETAL permite la fabricación d baterías compactas. Para aplicaciones especiales de temperatura elevada o atmósfera corrosiva se pueden equipar con elementos fabricados totalmente en acero inoxidable. CARACTERÍSTICAS TECNICAS Elemento calefactor en Inox AISI 321 equipado con aletas rectangulares o circulares en acero cincado. Equipadas con racores de acero. Se suministran con tuercas y arandelas Conexiones eléctricas por bornes de la serie 500. Alimentación 230 V 400 V u otras. La parte doblada tiene una densidad de calor menor. OPCIONES Aletas en acero inoxidable rectangulares o circulares. Formas especiales. Bornes de conexión especiales para atmósferas corrosivas húmedas, o tropicales. CARGAS ESPECIFICAS ACONSEJADAS · 2 W/cm² para conveccion natural. · 4 W/cm² para una velocidad mínima del aire de 2 m/s. · 5 W/cm² para una velocidad mínima del aire de 3 m/s. |
|
Radiadores industriales
Estos calefactores, de construcción muy robusta, están especialmente diseñados para la calefacción de locales industriales y cabinas de trabajo. Pueden equiparse con termostatos de regulación. Las conexiones están protegidas por una caja de bornes
 |
Modelo RIM Caja de bornes de aluminio IP55. Elemento calefactor aleteado cargado 4W/cm². Protector exterior de chapa perforada Opciones: Termostato 0-40 ºC con mando externo. |
|
 |
Modelo RIT Indicado para la calefacción de locales públicos Caja de bornes de chapa pintada IP55. Elemento calefactor aleteado cargado 2,5 W/cm². Protector exterior de chapa perforada Opciones: Termostato 0-40 ºC con mando externo |
|
 |
Modelo RE Caja de bornes de chapa pintada IP55. Elemento calefactor en U cargado 2,5 W/cm². Protector exterior de chapa perforada. |
|
 |
Modelo RIC Caja de bornes de modelo ORGM Elemento calefactor aleteado cargado 4 W/cm². Equipado con un termostato 0-40 ºC con mando externo Protector exterior de chapa perforada |
|
 |
Modelo RAE T3. Antideflagrante Certificado LCIE nº 94 C 6 I 48X Resistencias aleteadas Clasificación Grupo II T3 Temperatura máxima del elemento calefactor 200 ºC Opciones: Termostato 0 40 ºC Soporte mural Otras potencias bajo pedido |
|
| Modelo RAE T4. Antideflagrante Certificado LCIE nº 94 C 6 I 48X Resistencias aleteadas Clasificación Grupo II T4 Temperatura máxima del elemento calefactor 135 ºC Opciones: Termostato 0 40 ºC Soporte mural Otras potencias bajo pedido |
||
 |
Modelo RBAE T3. Antideflagrante Certificado LCIE nº 00 E 6003X Tubos y aletas de acero Clasificación Grupo II T3 Temperatura máxima del elemento calefactor 200 ºC Otras potencias bajo pedido |
|
 |
Calentadores anticondensación para armarios eléctricos Elementos calefactores de baja temperatura para antihielo y anticondensación en armarios eléctricos y cuadros de maniobra. Modelo CHA**W. Potencias 10, 20, 35, 45, 70, 90, 150, 200W Tensión 230V. Otras bajo demanda. Cable 500 mm. Termostato standard: 20 - 50 ºC. Bajo demanda 5 - 35 ºC |
|
Baterias calefactoras
Construidas con elementos calefactores blindados o aleteados, aportan solución a los problemas de calentamiento de aire y fluidos gaseosos. Además de los modelos de las series standard pueden construirse modelos especiales bajo las especificaciones del cliente o como propuesta técnica para aportar solución a un problema de calentamiento determinado.
 |
Serie BTO para conducto circular Son de construcción muy robusta.De aplicación en calentamiento de aire en conductos circulares con una velocidad mínima de 2 m/seg. Incorpora uno o varios elementos calefactores de tubo blindado, soportados por un tubo en T de acero galvanizado, que permite intercalarlos en conductos circulares de diámetros normalizados. Incluyen un limitador de temperatura tarado a 90 ºC y con rearme automático. Circuitos a 230 V, cableado bajo pedido. Prensaestopas para la entrada de cables. |
|
 |
Serie BTR para conducto rectangular Elementos aleteados montados en un soporte de acero, para su instalación en conductos rectangulares sistema cajón Caja de conexiones IP55 equipada con un limitador de temperatura de rearme automático tarado a 90 ºC. Circuitos a 230 V. Cableado trifásico, salida con prensaestopas. |
|
 |
Serie B. Montadas sobre marco Estas baterias se usan para el calentamiento de aire y gases no inflamables, en convección forzada, a una temperatura máxima de 110 ºC con una velocidad mínima del fluido de 2 m/seg. Van equipadas con calefactores aleteados standard. Marco de chapa galvanizada con una sección de paso adecuada a las dimensiones de los calentadores ( ver tabla). Circuitos a 230 V salida con prensaestopas, montado sobre pletina desmontable. Opciones: funda para termostato, termostato, cableado en una o varias etapas. |
|
 |
Modelos de fabricación especial Normalmente se utilizan en el calentamiento de aire y gases hasta temperaturas de 850 ºC.para secado, deshidratación, tratamientos térmicos catalización de humos, etc.. Pueden suministrarse equipadas para tratamiento de aire en atmósferas explosivas. Los elementos calefactores que constituyen estas baterías, están especialmente diseñados para obtener la mejor superficie de intercambio. Estos elementos pueden montarse en uno o varios soportes de acero o de inoxidable para su instalación en los conductos. Pueden suministrarse cableadas en una o varias etapas. La alimentación eléctrica, trifasica, puede ser hasta 750 V. Pueden equiparse con sistemas de regulación de temperatura en función de los parámetros que se estimen necesarios |
Calentadores para zonas clasificadas
Se utilizan en la industria en general en el calentamiento de fluidos en zonas con riesgo de explosión motivado por las condiciones ambientales.
Los distintos tipos de calentadores fabricados por CETAL cumplen las normas europeas (CENELEC) que definen las especificaciones que debe cumplir el material utilizado en atmósfera explosivas.
 |
NORMAS QUE CUMPLEN CARACTERISTICAS TECNICAS |
|
 |

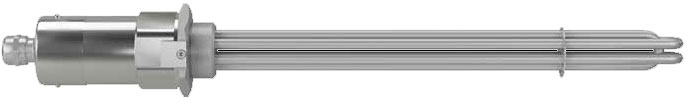

Calentadores de inmersión antideflagrantes Todos los modelos standard de calentadoresde inmersión, asi como los de caja de bornes desplazada, admiten cajas de bornes antideflagrantes por lo que pueden ser utilizados en atmósferas explosivas. También pueden fabricarse calentadores de inmersión especiales equipados para su uso en zonas clasificadas. En todos los casos deben de indicarnos, aparte de las caracteristicas de temperatura de trabajo y dimensiones físicas de los calentadores, el tipo de atmósfera en que deberán trabajar |
|
 |
Calentadores de inmersión antideflagrantes roscados. |
|
 |
Baterías industriales antideflagrantes Preparados para su utilización en atmósferas explosivas según la norma EN 50018, estos radiadores se utilizan para la calefacción de locales industriales, cabinas de pintura, almacenes de productos inflamables etc.. Caja de bornes ADF EEx d II C de aluminio. Proteccion exterior en chapa. (inoxidable bajo pedido) Temperatura máxima sobre el elemento calefactor, en función de la clasificación por temperatura de utilización |
|
 |

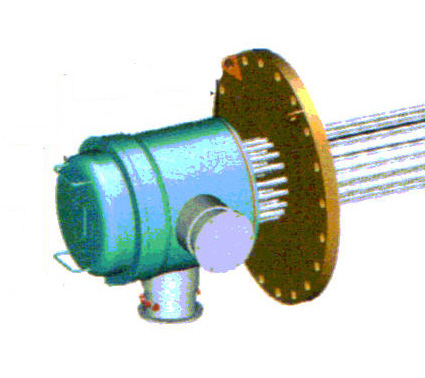

Cajas de bornes antideflagrantes | |
Calentadores y equipos especiales
Fabricaciones especiales
Pueden construirse, bajo pedido, equipos totalmente acabados para satisfacer todas las exigencias industriales: Aerotermos, mesas calientes, grupos térmicos, calentadores de paso... Se diseñan y construyen de acuerdo con las especificaciones del cliente.
Resistencias especiales embebidas en fundición
El elemento calefactor se encuentra embebido en el interior de un cuerpo de fundición de aluminio, latón, bronce, o hierro. Se adaptan perfectamente a condiciones extremas de funcionamiento, (choques, vibraciones etc.) y nos permiten asegurar un calentamiento uniforme tanto plano como cilíndrico. La colada, por gravedad, se hace con un molde de arena o metálico, según la cantidad de piezas, y las características mecánicas requeridas. Pueden ir equipados con conductos interiores, para refrigeración por agua o fluido térmico en circulación, para el calentamiento de aire comprimido, u otro tipo de gas a presión. Formando dos semiabrazaderas son una excelente alternativa para el calentamiento de tubos o de reactores.
 |
CARACTERÍSTICAS TÉCNICAS Alimentación: monofásica o trifásica, 230/400V u otra bajo demanda. · Carga especifica máxima sobre el elemento: 20 W/cm². · Pesos máximos: Aluminio 400 Kgs. Latón 300 Kgs. · Caja de conexiones estanca o antideflagrante. · Conexiones eléctricas por bornes roscados o cable soldado sobre las salidas de los elementos calefactores. · Fabricación y acabados bajo demanda · Ensamblado por tornillos. · Calorifugado bajo demanda según temperatura. TEMPERATURAS DE TRABAJO RECOMENDADEAS Aluminio. 400 ºC Latón 600 ºC Bronce 650 ºC Fundición 750 ºC |
Fabricaciones bajo plano. Series o modelos únicos
CETAL puede diseñar y fabricar cualquier tipo de calefactor eléctrico susceptible de aportar soluciones a problemas de calentamiento en la industria en general. Se pueden suministrar bien modelos únicos para un caso determinado o series de elementos calefactores para incorporar a aparatos o a procesos productivos. En ambos casos las fabricaciones pueden hacerse según las especificaciones del cliente, o según la solución ofrecida por CETAL a la aplicación presentada por el cliente.
 |
CARACTERÍSTICAS TÉCNICAS GENERALES · Potencia desde a algunos W hasta varias centenas de kW. · Alimentación baja y media tensión hasta 1000 V. Conexión monofásica o trifásica. · Temperaturas de utilización hasta 1000 ºC · Dimensiones, según plano, especificación o muestra facilitada por el cliente. · Material: cobre - inox - incoloy - inconel · Montaje: brida especial o normalizada, racores, montajes especiales · Conexiones: varilla roscada, cables, terminales faston · Cajas de conexiones: standard, estancas antideflagrantes |
 |
RESISTENCIAS CONFORMADAS SEGÚN PLANO Constituyen una excelente alternativa a los platos calientes refundidos, en particular para el calentamiento de bloques de distribución a canales calientes en la industria de inyección de plástico. El sistema de fabricación desarrollado por CETAL asegura una gran homogeneidad de temperatura en toda la longitud del elemento conformado. Potencia según pedido. Alimentación: Monofasica 230 - 400 V u otra. Tolerancia de formado: Control individual sobre plantilla. |
Sistemas de control de temperatura
 |

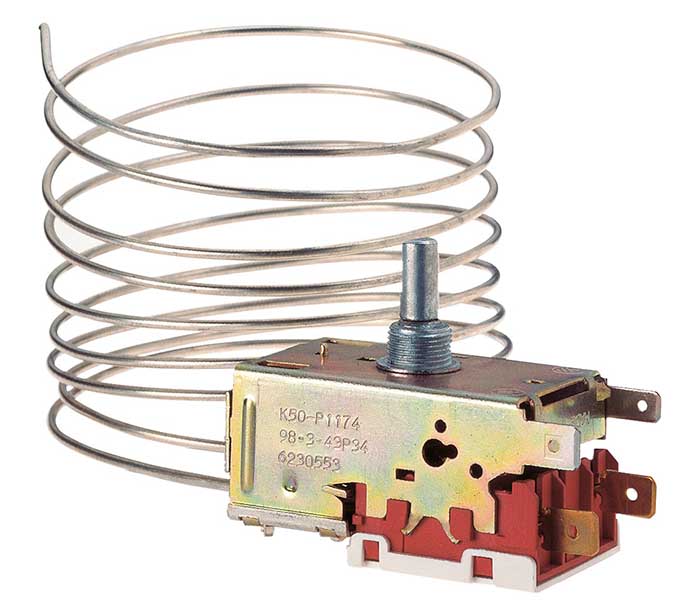

TERMOSTATOS MECANICOS CETAL Termostatos especialmente diseñados para equipar los distintos modelos de calefactores CETAL. Pueden utilizarse también en aplicaciones industriales de control de temperatura. |
|
 |
EQUIPOS DE REGULACION Y CONTROL Cuadros de regulación construidos según necesidades |
|
 |

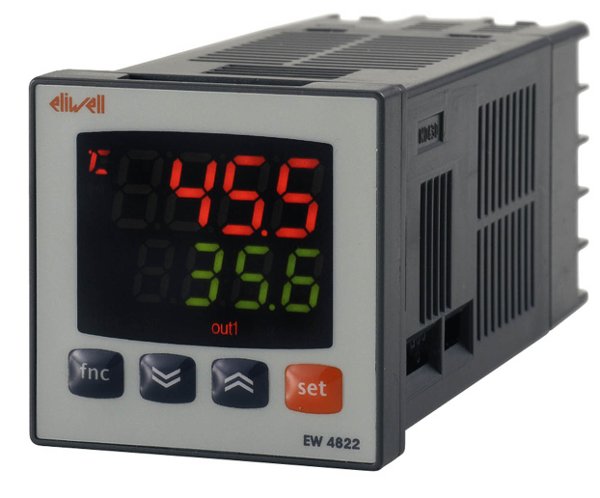

REGULADORES DE PROCESO Son reguladores de dos puntos de intervención, con regulación PID en el primero y ON/OFF en el segundo.La entrada puede ser multisonda o analógica en corriente o tensión. Hay modelos con salida para SSR, con salidas analógicas y con comunicación RS485 |
|
 |
SONDAS DE TEMPERATURA Distintos modelos de sondas, con sus accesorios para aplicaciones en diversos campos. En el apartado de producto encontrarán información técnica detallada de los distintos modelos en formato PDF |
|
