Emisores I.R. de Cuarzo

Emisores de rayos infrarrojos de cuarzo modelos de onda media

Las lámparas IR de cuarzo de onda media están particularmente indicadas para el calentamiento de superficies y de materiales de reducido espesor. pdf
El plástico, el agua y otros solventes específicos absorben particularmente bien la radiación a esta longitud de onda.

Características principales de las lámparas IR de cuarzo de onda media:

Diámetros en los emisores monotubo - 10 mm, 12 mm, 13 mm, 16 mm, 18 mm, 26 mm -
Dimensiones de los emisores de doble tubo: - 18 x 9 mm,  22 x10 mm,  33 x16 mm -
Campo de longitud de onda de la gama  2,2 – 3,2 µm
Densidad de potencia nominal máxima   35 W/cm
Densidad máxima de potencia por unidad de superficie  60kW/cm2
Tiempos de encendido del filamento en la gama:   entre 30 y 70 segundos
Posición de trabajo estándar :  horizontal; bajo pedido se pueden suministrar emisores para uso vertical

Emisores de rayos infrarrojos de cuarzo modelos de onda media rápida

pdf

Las lámparas de cuarzo de onda media rápida están especialmente indicadas, para aplicaciónes que requieren rápida la radiación IR de onda media y tiempos de reacción en el encendido/apagado
similares a la onda corta.

Diámetros en los emisores monotubo - 11 mm -
Dimensiones de los emisores de doble tubo: - 18 x 8 mm,  23 x11 mm,  34 x15 mm -
Campo de longitud de onda de la gama  1,4 – 1,6 µm
Densidad de potencia nominal máxima   50 W/cm
Densidad máxima de potencia por unidad de superficie  130kW/cm2
Tiempos de encendido del filamento en la gama:   entre 1 y 3 segundos
Posición de trabajo estándar :  horizontal; bajo pedido se pueden suministrar emisores para uso vertical



Emisores de rayos infrarrojos de cuarzo modelos de onda corta

MODELOS TUBULARES UN CANAL CALENTADO

La radiación de onda corta tiene un alto poder calefacción y que también está especialmente indicada en procesos en los que se requiere un tiempo casi inmediato encendido y apagado de la lámpara (baja inercia).
La intensidad máxima de radiación IR la onda corta se situa entre 1,1 y 1,4 µm
El tiempo de encendido del filamento es entre 1 y 2 segundos

Características principales de las lámparas IR de cuarzo de onda corta:

Diámetros en los emisores monotubo - 10 mm, 11 mm -
Dimensiones de los emisores de doble tubo: - 18 x 8 mm,  22 x11 mm,  33 x15 mm -
Campo de longitud de onda de la gama  1,1 – 1,4 µm
Densidad de potencia nominal máxima   80 W/cm
Densidad máxima de potencia por unidad de superficie  200kW/cm2
Tiempos de encendido del filamento en la gama:   entre 1 y 2 segundos
Posición de trabajo estándar :  horizontal; bajo pedido se pueden suministrar emisores para uso vertical



Emisores de rayos infrarrojos de cuarzo modelos FQHS de onda corta de alto rendimiento

Esta nueva generación de emisores I.R de onda corta se han revelado superiores a otros modelos en una larga serie de aplicaciones. Su principal característica es su especial construcción. pdf
Dos emisores del tipo halógeno, de cuarzo, montados en un tubo plano, también de cuarzo, de sección rectangular con un reflector en acero inoxidable, en el interior. El tubo exterior se llena con un gas neutro,

antes de ser sellado. Todos los modelos se entiende que trabajarán en posición horizontal, en caso de aplicaciones que requieran trabajar en otras posiciones rogamos nos consulten. En el cuadro anexo figuran
los modelos mas habituales.Nuestro departamento técnico puede estudiar la construcción de modelos para aplicaciones concretas.
Longitud máxima 2000 mm.
Longitud mínima 80 mm.

Diámetros en los emisores monotubo - 13 mm -
Dimensiones de los emisores de doble tubo: - 28,5 x 12,5 mm -
Campo de longitud de onda de la gama  1,1 – 1,3 µm
Densidad de potencia nominal máxima   100 W/cm
Densidad máxima de potencia por unidad de superficie  250kW/cm2
Tiempos de encendido del filamento en la gama:   entre 1 y 2 segundos
Posición de trabajo estándar :  horizontal; bajo pedido se pueden suministrar emisores para uso vertical



Pantallas con emisores de cuarzo



Pantallas estándar de Aluminio


Con emisores de onda media                                              pantir10
pdf
Con emisores de onda corta
Pantallas inox con emisores IR de onda corta de alto rendimiento Equipadas con emisores FQHS phir2 pdf




Pantallas con emisores IR de onda corta

para calefacción

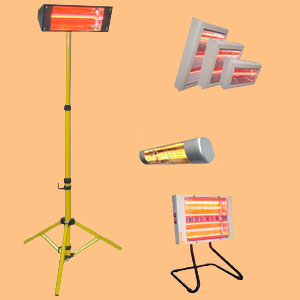

pantirpo2 Pantallas para calefacción en interiores pantirin pdf
Pantallas IP55 para calefacción en exterior pantir55 pdf
Modelos portátiles pantirpo1 pdf
Pantallas con emisores IR de onda corta
para secado de pinturas

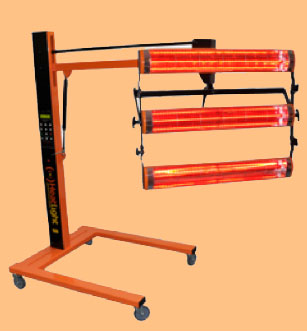

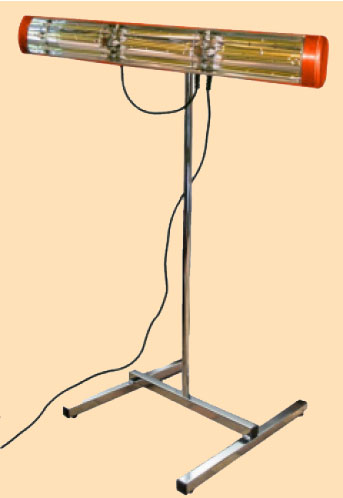

pantirpin2   Series VLP10,  VLP 20   pantirpin pdf
Series VLP 30, VLP 45, VLP 60
Para superficies extensas
pdf



Equipos de regulación y control

EQUIPOS DE REGULACIÓN  hlvr2    eqreg1 Regulación manual pdf pdf
    Cuadros de regulación automática pdf
COMPONENTES   vlptd      Temporizadores pdf
tse  pcu    Relés de estado sólido SSR
Tiristores
Tiristores
pdf

SSR
pdf

hcc05a  hld sqera hw17a Equipos de control
                    SQER generador de impulsos
                    HW 17 Limitador electrónico de temperatura

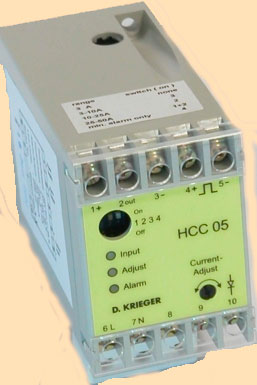

                    HCC05 Controlador de corriente
                    HLD Unidad de potencia

pdf

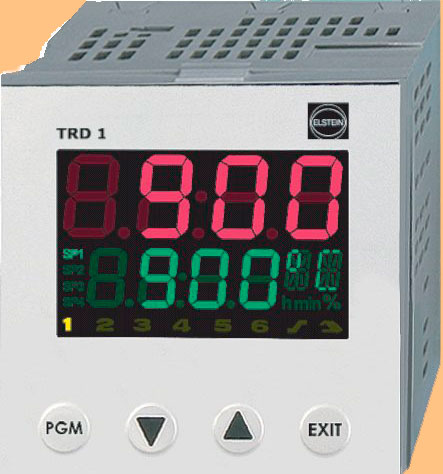

tqda  tc303a  trda  btc8100a Reguladores electrónicos de temperatura control PID D.Krieger
pdf
Elstein
pdf

Eliwell
pdf

Brainchild
pdf
