Calentadores para bidones

pdf

Calentadores de abrigo, externos.
Información técnica general.



Bases plana calefactoras para bidones estándar de 200 litros

pdfLa base calefactora para bidones está especialmente diseñada para fundir o reducir la viscosidad de los productos. El diámetro de la base permite su empleo con bidones de todos los tamaños hasta un máximo de 200 litros.

Está controlada por un termostato capilar. Si se necesita un calentamiento rápido y el contenido acepta rápidamente el calor, o si se trata de medios sólidos, pueden emplearse camisas calefactoras laterales junto con la base; también puede utilizarse una camisa con aislamiento térmico.

base bid4

Modelo HB 20K
Potencia 1300W 230V
Elemento calefactor: Resistencias blindadas tubulares
Aislamiento lana de roca
Termostato 30 a 110 ºC
Dimensiones: Diámetro 510x85mm de alto
Peso 13 kg
Cable de alimentación 2 metros
IP65

Modelo HBD 900
Potencia 900W  230V
Elemento calefactor: Manta de silicona
Aislamiento lana de roca
Termostato 0 a 150 ºC
Dimensiones: Diámetro 550 (Base 600)x70mm de alto
Peso 14 kg
Cable de aliomentación de 2 metrosIP40

Modelo HBDK 900
Potencia 900W 230V
Elemento calefactor: Cable de fibra de vidrio impregnado con silicona
Aislamiento: lana de roca de 50mm
Termostato 0 a 120 ºC
Dimensiones Diámetro 550x110mm de alto
Peso 15 kg
Cable de alimentación de 2 metros
IP40

Modelo HBDK 1800
Potencia 1800W 230V
Elemento calefactor: Resistencias blindadas tubulares
Aislamiento lana de roca de alta densidad
Termostato 50 a 300 ºC
Dimensiones Diámetro 550x75mm de alto
Peso 15 kg
Cable de alimentación de 2 metros
IP54



Bandas Calefactoras Metálicas





BHM 200





HM 20K













CB20

Para Bidones estándar de 200 litros pdf
Cubierta calefactora BHM 200
Dos partes articuladas, con ruedas para facilitar la instalación.
Construida en acero pintado
Aislamiento de lana mineral de 50 mm
Potencia 4650W a 400V trifásico
Termostato incorporado de 50 a 350 ºC
Dimensiones Ø 870 (con la caja del termostato) x 1080 mm de alto
Incorpora una tapa para la parte superior.
Fabricación solo bajo pedido

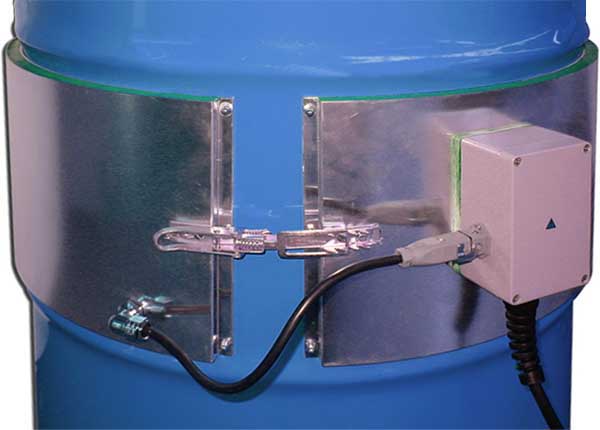

Modelo HM 20K
Calentador de construcción robusta y resistente.
La superficie interior de aluminio garantiza una excelente transmisión de calor a la superficie del bidón. Cierre rápido
Incorpora un termostato de regulación 30 a 110 ºC
Dimensiones : Ø 550 x 230 mm
Protección : IP 65 (DIN 40.050)
Potencia : 2000W a 230V
Conexión : cable 2 m con conector, protección antihumedad

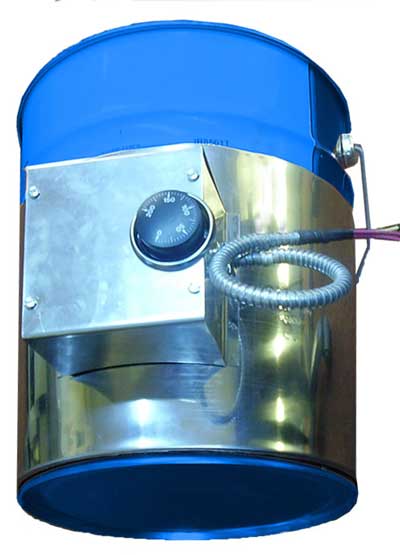

Modelo CB20 S200
Construida con chapa de acero inoxidable. Cierre rápido
Incorpora un termostato de regulación 0 a 120 ºC
Dimensiones : Ø 550 x 200 mm
Protección : IP 40
Potencia : 2000W a 230V
Conexión : cable 2 m
Para Bidones estándar de 100 litros
Modelo CB20 S100
Construida con chapa de acero inoxidable. Cierre rápido
Incorpora un termostato de regulación 0 a 120 ºC
Dimensiones : Ø 420 x 150 mm
Protección : IP 40
Potencia : 1200W a 230V
Conexión : cable 2 m
Para Bidones estándar de 50 litros
Modelo CB20 S050
Construida con chapa de acero inoxidable .
Incorpora un termostato de regulación 0 a 120 ºC
Dimensiones : Ø 320 x 150 mm
Protección : IP 40
Potencia : 1000W a 230V
Conexión : cable 2 m
Para Bidones estándar de 25 litros
Modelo CB20 S025
Construida con chapa de acero inoxidable .
Incorpora un termostato de regulación 0 a 120 ºC
Dimensiones : Ø 250 x 150 mm
Protección : IP 40
Potencia : 750W a 230V
Conexión : cable 2 m

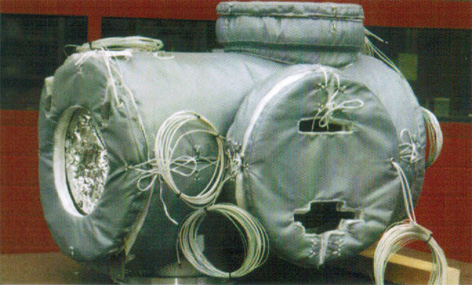

  Modelos de fabricación especial a medida
hmm2 Modelo HMM

Constan de dos mitades unidas por una bisagra y con cierres ajustables.
El elemento calefactor esta separado de la cara externa por material aislante.
El espesor del aislamiento se diseña en función de la aplicación y de la temperatura de trabajo.

Se pueden fabricar en aluminio o en acero inoxidable
Pueden incorporar un sensor de temperatura

pdf



Bandas de Silicona

pdfBandas Calefactoras con aislamiento de Silicona (temperatura hasta 130 ºC)
Reforzasads con fibra de vidrio
Sujección por muelles tensores
Resistentes  a la humedad. Incorporan un termostato regulable

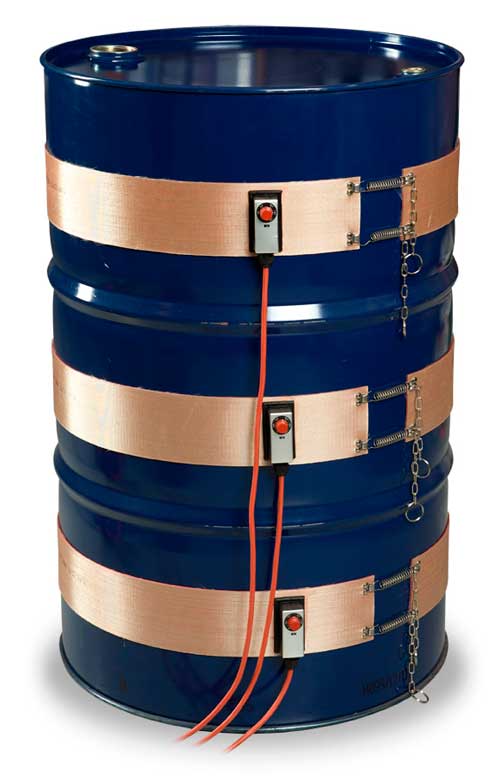

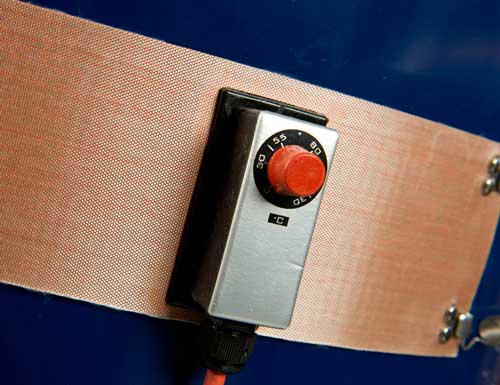

calbidsil

RED SILICONE

Para Bidones estándar de 200 litros
BHS-T 1100    Dimensiones 1780 x 95mm 1100W 230V
                     IP 43 Termostato 0 a 130 ºC
BHS-T 1000   Dimensiones 1650 x 125mm 1000W 230V
                    IP 40 Termostato 0 a 120 ºC
BHS-T 1001   Dimensiones 1700 x 115mm 1000W 230V
                    IP 40 Termostato 0 a 120 ºC
BHS-T 1002   Dimensiones 1700 x 180mm 1000W 230V
                    IP 40 Termostato 0 a 120 ºC
BHS-T 1500   Dimensiones 1650 x 180mm 1500W 230V
                    IP 40 Termostato 0 a 120 ºC
BHS-T 1501   Dimensiones 1700 x 180mm 1500W 230V
                    IP 40 Termostato 0 a 120 ºC
Para Bidones estándar de 100/105 litros
BHS-T 750   Dimensiones 1300 x 95 mm 750W 230V
                   IP 43 Termostato 0 a 130 ºC
 BHS-T 801   Dimensiones 1300 x 115 mm 800W 230V
                   IP 40 Termostato 0 a 120 ºC
 BHS-T 800   Dimensiones 1300 x 125 mm 800W 230V
                   IP 40 Termostato 0 a 120 ºC
Para Bidones estándar de 50/60 litros
 BHS-T 500   Dimensiones 1120 x 95 mm 500W 230V
                   IP 43 Termostato 0 a 130 ºC
 BHS-T 501   Dimensiones 950 x 115 mm 500W 230V
                   IP 40 Termostato 0 a 120 ºC
 BHS-T 502   Dimensiones 940 x 125 mm 500W 230V
                   IP 40 Termostato 0 a 120 ºC
Para Bidones estándar de 25/30 litros
 BHS-T 301   Dimensiones 850 x 95 mm 300W 230V
                   IP 43 Termostato 0 a 130 ºC
 BHS-T 300   Dimensiones 800 x 125 mm 300W 230V
                   IP 40 Termostato 0 a 120 ºC



Bandas Calefactoras con aislmiento de Teflón Poliester

pdf Diseñadas para su uso en bidones o depósitos que contengan cualquier material que
se desee mantener o transformar mediante calor.
Indicados para bidones plásticos termorresistentes
Camisa de Teflón Poliester
Aislamiento de Poliester tejido
Resistencia en espiral con aislamiento de silicona
Hebillas ajustables de desenganche rápido

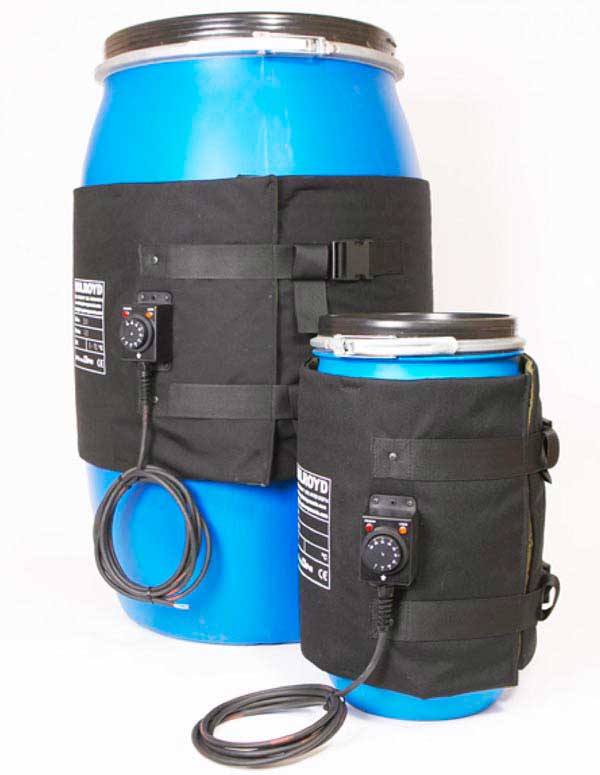

calpoli Para Bidones estándar de 200 litros
M800/200       Dimensiones 1950 x 800mm 1200W 230V  IP 40 Termostato 0 a 40 ºC, 0 a 90 ºC, o 0 a 120 ºC. Para bidones de diámetro entre 573 y 611 mm
M800/200PI    Dimensiones 1990 x 800mm 1200W 230V  IP 40 Control PID con timer 0 a 90 ºC, o 0 a 120 ºC  Para bidones de diámetro entre 573 y 623 mm
M450/200       Dimensiones 1950 x 450mm 450W 230V    IP 40 Termostato 0 a 40 ºC, 0 a 90 ºC, o 0 a 120 ºC. Para bidones de diámetro entre 573 y 611 mm
M450/200PI    Dimensiones 1990 x 450mm 1200W 230V  IP 40 Control PID con timer 0 a 90 ºC, o 0 a 120 ºC  Para bidones de diámetro entre 573 y 623 mm

Para Bidones estándar de 100/105 litros

M150/100      Dimensiones 1650 x 440 mm 400W 230V  IP 40 Termostato 0 a 40 ºC, 0 a 90 ºC, o 0 a 120 ºC  Para bidones de diámetro entre 470 y 515 mm
M150/100PI   Dimensiones 1650 x 370 mm 400W 230V  IP 40 Control PID con timer 0 a 90 ºC, o 0 a 120 ºC  Para bidones de diámetro entre 470 y 515 mm

Para Bidones estándar de 50/60 litros
 M150/050       Dimensiones 1250 x 440 mm 250W 230V   IP 40 Termostato 0 a 40 ºC, 0 a 90 ºC, o 0 a 120 ºC. Para bidones de diámetro entre 350 y 388 mm
M150/050PI   Dimensiones 1330 x 460 mm 250W 230V   IP 40 Control PID con timer 0 a 90 ºC, o 0 a 120 ºC. Para bidones de diámetro entre 350 y 413 mm
Para Bidones estándar de 25/30 litros

M150/025      Dimensiones 1020 x 400 mm 225W 230V   IP 40 Termostato 0 a 40 ºC, 0 a 90 ºC, o 0 a 120 ºC. Para bidones de diámetro entre 277 y 315 mm
M150/025PI   Dimensiones 1200 x 400 mm 225W 230V   IP 40 Control PID con timer 0 a 90 ºC, o 0 a 120 ºC. Para bidones de diámetro entre 277 y 372 mm

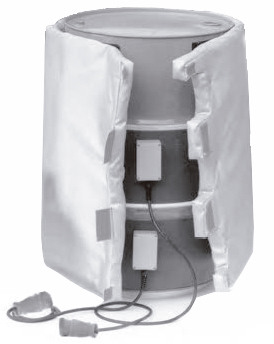

Bandas Calefactoras aisladas con Fibra de Vidrio

pdf





• Las mantas calefactoras de bidón de esta gama están diseñadas para trabajar a temperaturas de hasta 200 °C.

• Disponibles en cuatro tamaños estándares para bidones de 25 Lts, 50 Lts, 105 Lts y el más común de 200 Lts.

• Todos los calefactores incorporan su propio aislamiento térmico para aumentar la eficiencia térmica.

• Las mantas calefactoras de bidón están específicamente diseñadas para fundir o reducir la viscosidad de los  productos que requieran mayores temperaturas de hasta 200 ºC.

• Diseñado para trabajar en bidones METÁLICOS.

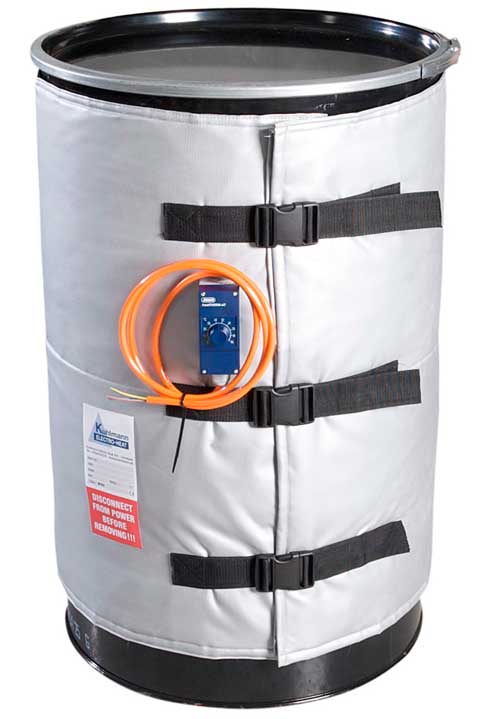

  bidfv

Para Bidones estándar de 200 litros

Modelo MFV800/200
Dimensiones 1950 x 800 mm. Termostato 20 a 220 ºC (opción 0 a 120 ºC Potencia 1200W a 230V.
Para bidones de diàmetro entre 573 y 611 mm
Modelo MFV800/202
Dimensiones 1950 x 800 mm. Termostato 20 a 220 ºC (opción 0 a 120 ºC Potencia 1800W a 230V .
Para bidones de diàmetro entre 573 y 611 mm
Modelo MFV800/202PI
Dimensiones 1990 x 800 mm  Control PID con timer 0 a 120 ºC  (opción 0 a 90 ºC)  Potencia 1500W a 230V.
Para bidones de diámetro entre 573 y 623 mm
Modelo MFV800/203PI
Dimensiones 1990 x 800 mm  2 termostatos 0 a 200 ºC (opción 2 cntrles PID, co timer 0 a 120 ºC).  Potencia 2 x1600W a 230V.
Para bidones de diámetro entre 573 y 623 mm

Para Bidones estándar de 100 litros

Modelo MFV440/100
Dimensiones 1650 x 440 mm. Termostato 20 a 220 ºC (opción 0 a 120 ºC)  Potencia 700W a 230V.
Para bidones de diàmetro entre 470 y 715 mm
Modelo MFV370/100PI
Dimensiones 1650 x 370 mm. Control PID con timer 0 a 120 ºC  (opción 0 a 90 ºC)  Potencia 700W a 230V.
Para bidones de diàmetro entre 470 y 715 mm

Para Bidones estándar de 50 litros

Modelo MFV440/050
Dimensiones 1250 x 440 mm. Termostato 20 a 220 ºC (opción 0 a 120 ºC)  Potencia 450W a 230V.
Para bidones de diàmetro entre 350 y 388 mm
Modelo MFV460/100PI
Dimensiones 1330 x 460 mm. Control PID con timer 0 a 120 ºC (opción 0 a 90 ºC). Potencia 440W a 230V
Para bidones de diámetros entre 350 y 413 mm

Para Bidones estándar de 25 litros

Modelo MFV400/025
Dimensiones 1020 x 400 mm Termostato 20 a 220 ºC (opción 0 a 120 ºC)  Potencia 380W a 230V.
Para bidones de diàmetro entre 277 y 315 mm
Modelo MFV400/025PI
Dimensiones 1020 x 400 mm. Control PID con timer 0 a 120 ºC (opción 0 a 90 ºC). Potencia 380W a 230V

Para bidones de diàmetro entre 277 y 315 mm

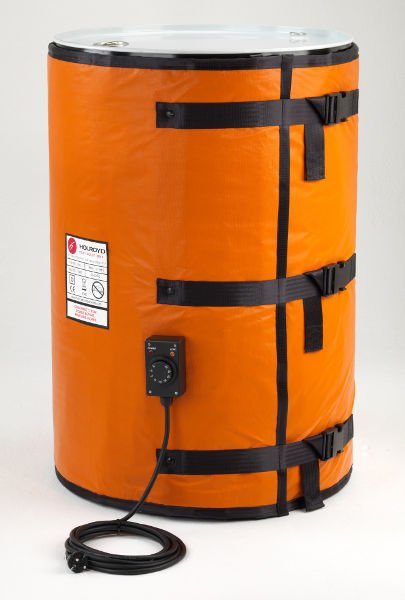

Calefactores HSHP de alta temperatura

pdf

Para Bidones estándar de 200 litros

Potencia: 110 ó 230 voltios
Material de la camisa: ptfe recubierto en tela fibra de vidrio
Aislamiento: Manta fibra de vidrio
Elemento: Silicona espiral aislados recogidos elemento de resistencia
Control: - 0-90 °c, 0-120 °c, 0-220 °c termostato ajustable
Cable de alimentación: 4 metro ho7rn-f
Fijación: Alta temperatura tejido de poliéster con cierre rápido hebillas ajustables

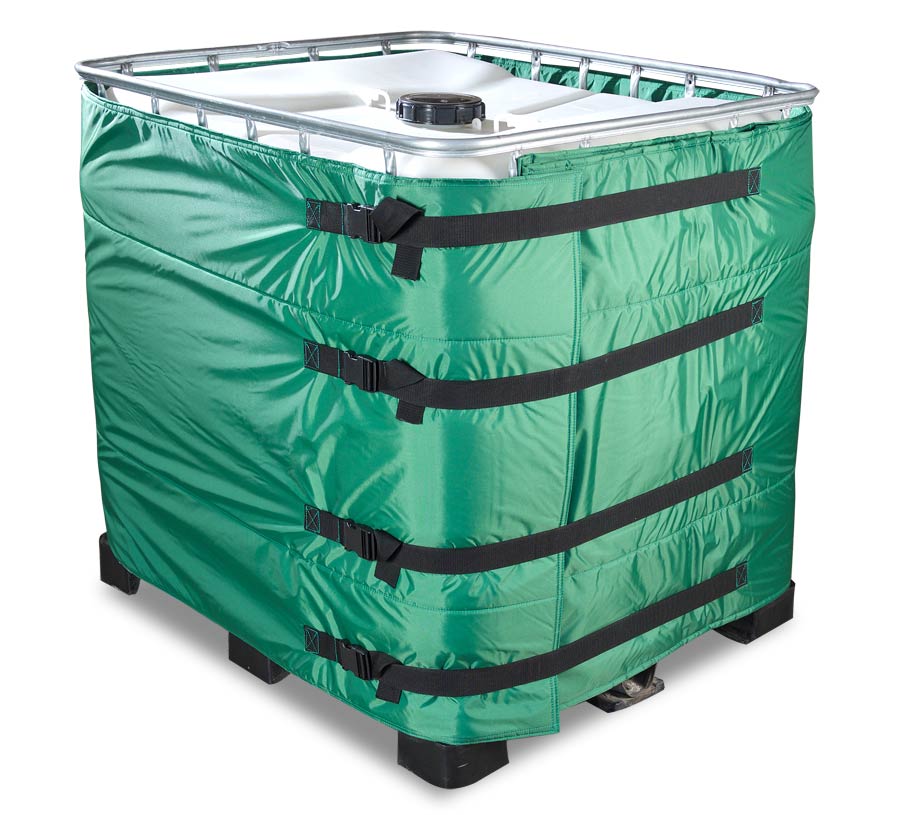

Calentadores para contenedores IBC

pdfDiseñadas para su uso en bidones o depósitos que contengan cualquier material que
se desee mantener o transformar mediante calor.
Indicados para bidones plásticos termorresistentes
Camisa de Teflón Poliester
Aislamiento de Poliester tejido
Resistencia en espiral con aislamiento de silicona
Hebillas ajustables de desengnche rápido

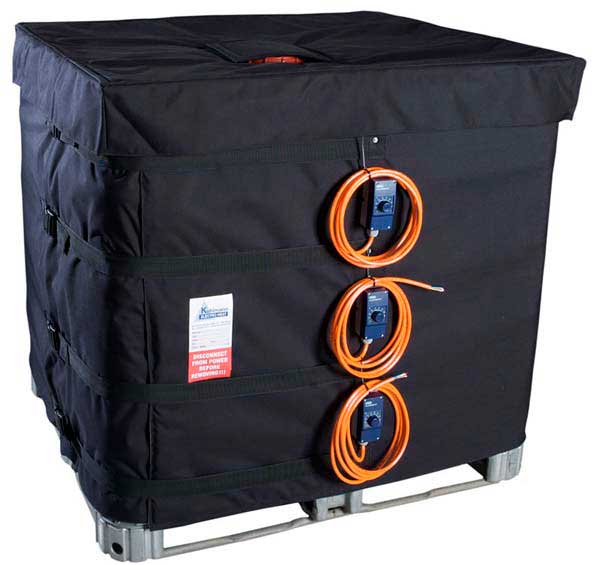

calibc2ibc tapa

hibca

Fajas calefactoras
C-IBC 1300    Dimensiones 4400 x 1000mm un circuito de 1300W 230V
                    IP 40  un Termostato 0 a 90 ºC o 0 a 40 ºC
C-IBC 2000    Dimensiones 4400 x 1000mm dos circuitos de 1000W 230V
                    IP 40 dos Termostatos 0 a 90 ºC o 0 a 40 ºC
C-IBC 3000   Dimensiones 4400 x 1000 mm tres circuitos de 1000W 230V
                   IP 40 tres Termostatos 0 a 90 ºC o 0 a 40ºC

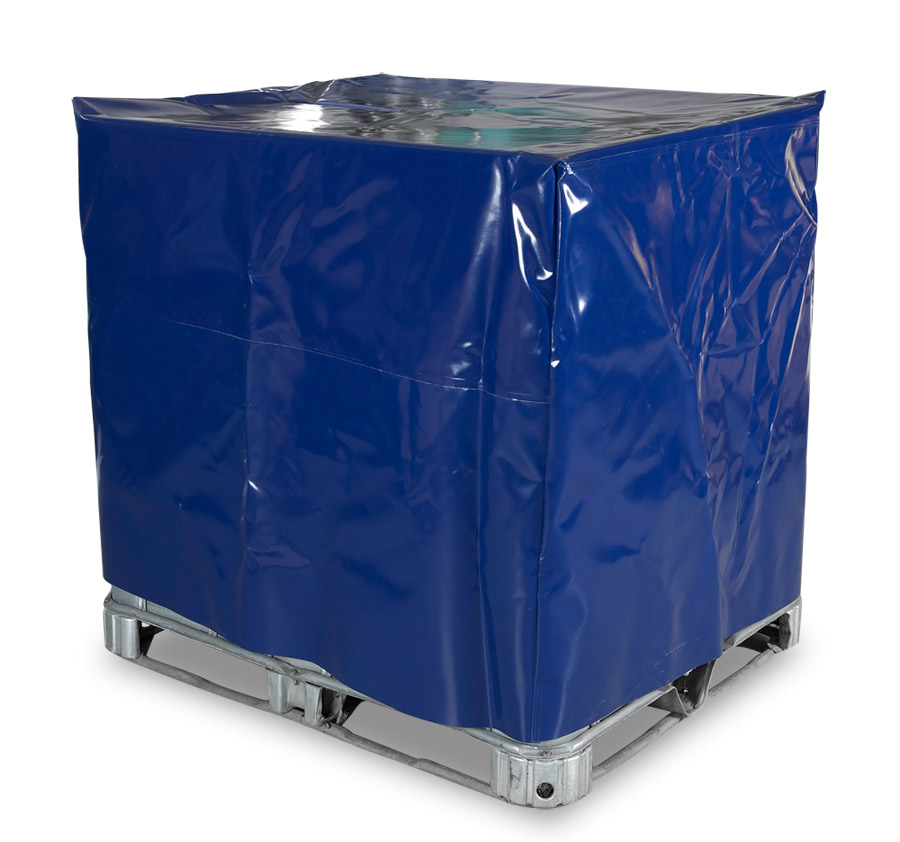

Tapa aislante
 Tapa IBC   Tapa aislante con orificio para el tapón

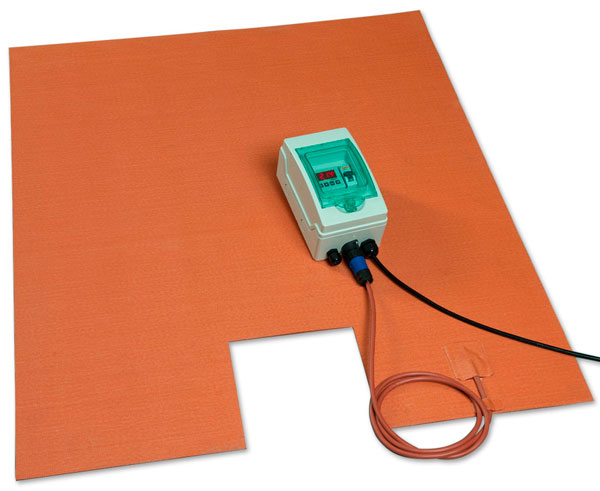

Calentador de silicona para la base
HIBC A    Calefactor de Silicona 2700W 230V
               IP 40 Sonda de temperatura incorporada
HIBC ACT   Controlador electrónico de temperatura
                  Rango de temperatura 0 a 150 ºC Alimentación 230V



Bandas calefactoras para las industrias Alimentaria, y Farmaceutica

pdfBandas Calefactoras para Bidones.
Utilización en las industrias Alimentaria y Farmacéutica.

• Las mantas calefactoras de bidón de esta gama están diseñadas para trabajar a temperaturas de hasta 200 °C.

• Disponibles para bidones de 200 Lts. Modelos especiales bajo demanda

• Todos los calefactores incorporan su propio aislamiento térmico para aumentar la eficiencia térmica.

• Las mantas calefactoras de bidón están específicamente diseñadas para fundir o reducir la viscosidad de los productos que requieran mayores temperaturas de hasta 200 ºC.

• Diseñado para trabajar en bidones METÁLICOS.

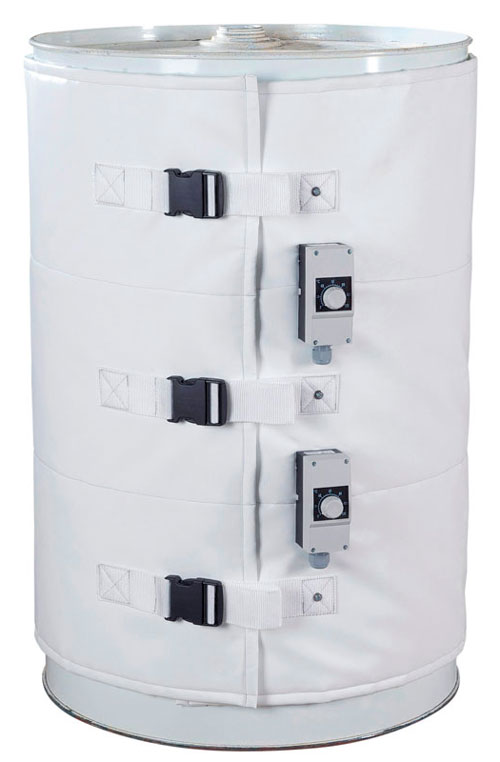

mfa804 Para Bidones estándar de 200 litros



Modelo MFA800/200
Incorpora un termostato de regulación 0 a 200 ºC
Dimensiones                : 1990 x 800 mm
Protección                    : IP 54

Potencia                       : 1200W a 230V
Conexión                      : cable 3 m

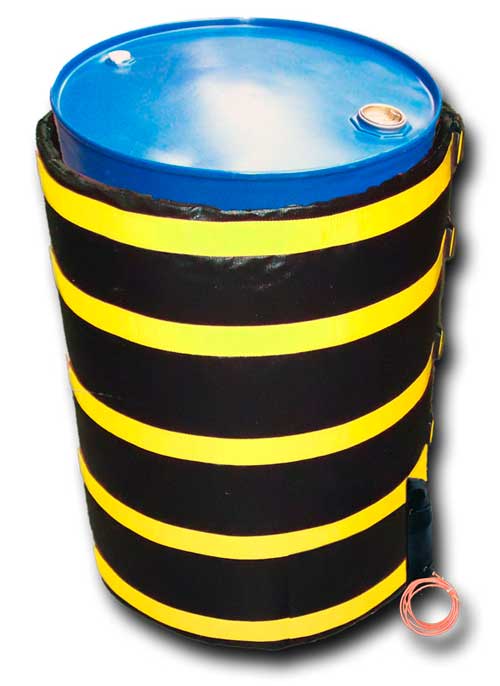

Calefactores ATEX para bidones

pdf

  Calefactor de bidones para zonas clasificadas Ex

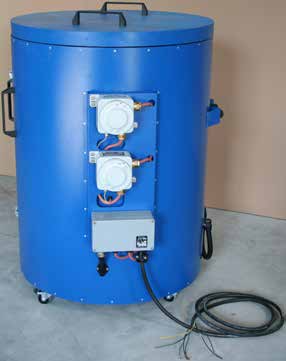

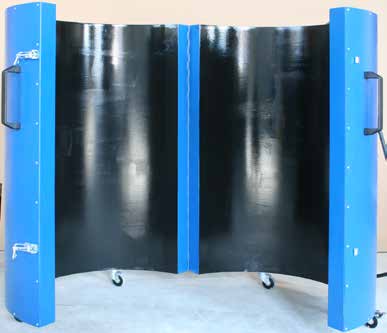

Bidon ELFH 2600 Ex

Tipo ELFH-2600-Ex
Datos
Categoría de zona II 2G Ex ed IIB T4 Gb II 2D Ex tb IIIC T135°C Db
clasificada como
Certificados IBExU04 ATEX 1005X, PTB 09 ATEX 1029 U, IBExU03 ATEX 1130 X
Temp. funcionamiento máx. 80 °C
Seguridad térmica Clase 2
Grado de protección IP IP 65 (controlador, conectores de cable calefactor),
IP 52 (caja de chapa de metal)
Ambient temperature -25 °C up to +60 °C
Peso Aprox. 60 kg
Acabado Azul genciana RAL 5010, superficie inteior: negra

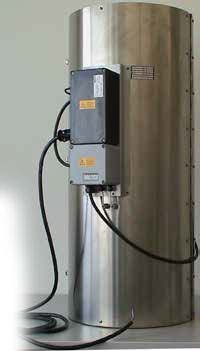

Bidon ELFL

Tipo ELFL
Datos
Material Chapa metálica
Elemento calefactor Con aislamiento de PTFE
Aislamiento Lanas minerales de 50 mm
Fijación Prácticos cierres rápidos
Cable de alimentación 1.5 m de largo con enchufe CEE
Control Regulador de termostato de tubo capilar,
limitador de termostato de tubo capilar (o equivalente bajo pedido)
Seguridad térmica Clase 2
Temperatura ambiente De -20 °C a +60 °C
Grado de protección IP IP 52
Peso Aprox. 19 kg
Acabado Azul genciana RAL 5010, superficie de calentamiento: negra



pdfTransferencia de calor optima y uniforme
Grado de protección IP6
 No contienen silicona.
Recubrimiento completo en PTFE para un ciclo de vida largo y una máxima fiabilidad contra las bases, ácidos, solventes, etc.
Hebillas de cierre rápido para un perfecto ajuste.

bidatex12bidatex10 Modelos disponibles
MTX 800/200      Dimensiones 1990 x 800mm  1050W 230V
                            Calefactor ATEX para bidón de 200 litros

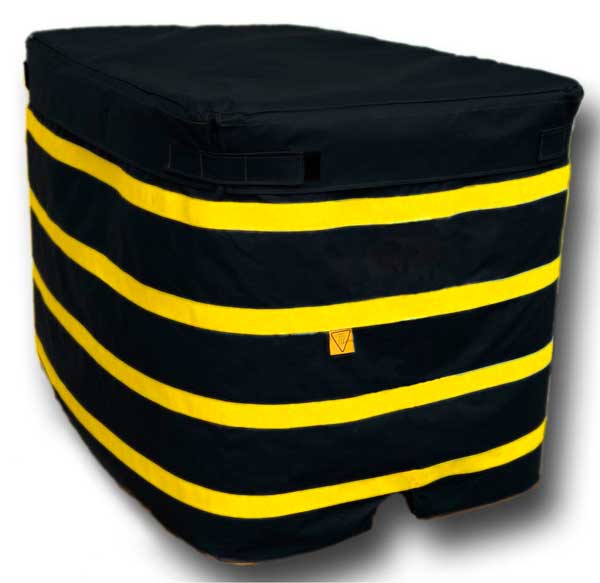

C-IBC 1500 ATEX   Dimensiones 4400 x 1000mm  1500W 230V
                              Calefactor ATEX para contenedor IBC
C-IBC TAPA ATEX   Tapa aislante ATEX para IBC
TAPA MTX 800/200  Tapa aislante ATEX para Bidón 200 litros
PT100 1201 ATX       PT100 ATEX
REG 1201 ATX    Controlador electrónico de temperatura, ATEX



Calentadores de inmersión para bidones y depósitos abiertos


Calentadores portátiles (Series TB, TR, DH y RV)
tr110

De fácil utilización en recipientes abiertos con un nivel de liquido importante, y poco variable.
La elección del modelo adecuado depende de la carga admisible del liquido a calentar.

Son prácticos de manejar, y no necesitan de ninguna adaptación del recipiente a calentar para su instalación.
Pueden suministrarse diferentes modelos para aplicaciones concretas.
   Serie TB para agua.
   Tubo de cobre niquelado.Carga específica 6 W/cm2
   Serie TR para agua.
   Tubo de cobre niquelado. Carga específica 6 W/cm2
   Serie DH para aceite.
   Tubo inox AISI 321. Carga específica 2 W/cm2
   Serie PB para baños ácidos.
   Tubo Inox recubierto de plomo. Carga específica 2 W/cm2
   Serie RV para vino.
   Tubo Inox AISI 321. Carga específica 2 W/cm2

pdf
Calentadores portátiles  (Series BH)
seriesa

Características generales
• Grado protección contra la humedad IP-20.
• Tubo de acero inoxidable AISI 316L Ø10 mm.
• Cable de manguera de 3 hilos de longitud 1500 mm.
• Tensión normalizada 230 Vca

Series BHA, BHB, BHC, BHX, BHL, y BHP

pdf

Calentadores para cubas y depósitos abiertos
amov1 Adecuados para el calentamiento de líquidos en cubas abiertas, con níveles bajos o variables. Cableado trifásico en estrella 400 V en los modelos standard. Otros cableados bajo demanda. Tubo de salida en Inox AISI 304 L con una longitud de 1 metro. Otras longitudes bajo demanda. Opcionalmente pueden incorporar un termostato de regulación
Serie RBA
Calentadores de inmersión para cuba. En Inox AISI 321. Carga específica 2 W/cm2. Para agua
Serie RC
Calentadores de pie de bomba. En Inox Aisi 321. Carga específica 2 W/cm2. Para fuel pesado
Modelos de fabricación especial
Están diseñados para el calentamiento de líquidos en cubas abiertas, aún con niveles bajos o muy variables (según modelos), para baños de desengrase o de tratamiento de superficies Pueden adaptarse a las necesidades del proceso, y a las limitaciones dimensiónales de los equipamientos. Se fabrican modelos para calefacción vertical (montaje en pared), u horizontal ( de fondo de cuba)

pdf



Calentadores flexibles de fabricación especial

  • Fáciles de quitar e intercambiar
  • Fáciles de instalar
  • Ideal para aplicaciones sofisticadas
  • Larga duración
  • Fabricados a medida, a la forma de los recipientes, tuberías, válvulas o bombas
  • Temperaturas de trabajo entre 0 y 900 ºC
  • Sistema de calefacción eficiente
  • Distribución optima de la temperatura
  • También para zonas clasificadas
  • Incluyen aislamiento térmico



calfesp4

calfesp

calfesp2
Temperatura nominal desde 80 hasta 900 ºC pdf
Tensión nominal
Máximo 500V
Densidad calorífica
500 W/m2   -   20000 W/m2
Combinaciones posibles
Material de la superficie Tejido plástico con o sin recubrimiento
de PU/ PVC
Fibra de vidrio
con recubrimiento
de silicona o PTFE
Fibra de vidrio sin recubrimiento Tejido de cuarzo sin recubrimiento
Fijaciones Cinta de
fibra de vidrio
Ojales, ganchos, cierres de velcro Cinta de fibra de vidrio con adhesivo de silicona Cordones de cuarzo
o de fibra de vidrio
Aislamiento primario de
los hilos calefactores
 PTFE  Fibra de vidrio Tela de cuarzo  Tela de cuarzo
Aislamiento térmico
 Espuma plástica  Fibra de vidrio  Espuma de silicona  Tejido de cuarzo
lana cerámica
Superficie exterior del aislamiento térmico La temperatura superficial en el exterior del aislamiento permiten el uso de los siguientes materiales:
    Tela plástica cono sin revestimiento, hasta 80ºC
    Fibra de vidrio aluminizada hasta 160 ºC
    Fibra de vidrio recubierta consilicona oPTFE,hasta220ºC
    Fibra de vidrio o de cuarzo, sin recubrimiento, para temperaturas mas elevadas

MODELOS PARA CUBAS Y DEPÓSITOS DE GRANDES DIMENSIONES
 hp 60 Modelo HP 60
Para temperaturas
hasta 80 ºC

Formado por elementos calefactores eléctricos sellados en tejido de poliéster recubierto, lavable e impermeable.
Con aislamiento térmico de espuma de 5 mm de espesor.
La forma del calefactor HP 60 puede adaptarse a diversos tamaños de superficies o contenedores; esto incluye aberturas redondas y cuadradas.
Opciones para la fijación, por medio de ganchos, ojales y velcro,

pdf
 hmg2 Modelo HMG
Para temperaturas
hasta 250 ºC
Está formada por un cable calefactor con aislamiento de PTFE fijado en una rejilla metálica



Fundas Aislantes

Fundas aislantes
aislamientoaislamiento 2

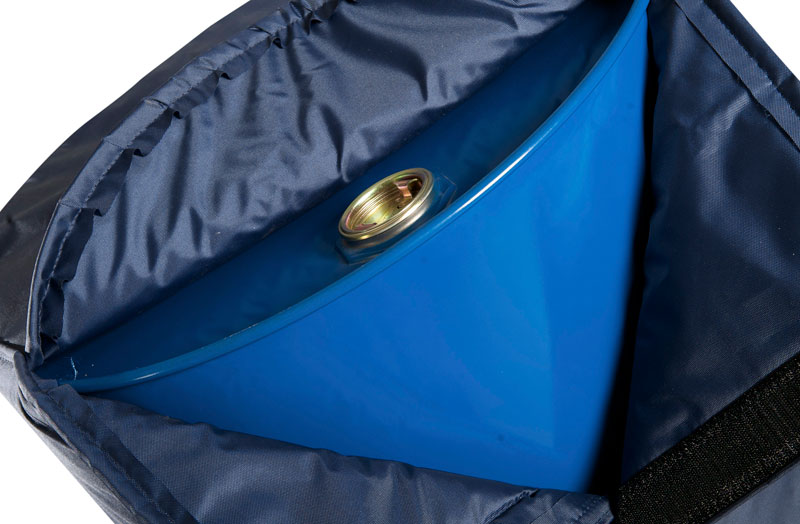

La cubierta aislante para tambor está diseñada como una cubierta para un bidón, aislando y manteniendo la temperatura dentro del bidón. En cuanto a los estándares, la cubierta de aislamiento para tambor se ajusta a un bidón estándar de 200 litros.

Modelos para bidones estándar
          · Para bidones de 200 litros
          · Para bidones de 100 litros
          · Para bidones de 50/60 litros
          · Par bidones de 25/30 litros



pdf

HFI 20

HFI 20 FUNDA AISLANTE
PARA BIDONES
Funda aislante de fibra de vidrio de gran
robustez y de fácil montaje debido al
sistema de fijación con tejido adhesivo.
Para bidones estándar de 200l.

cubierta ibc 58 1cubierta 37 1
  • CA-IBC NYLON
  • CI-IBC PVC
  • Aislamiento Deluxe IBC
  • Cubierta a prueba de agua para
  • Cubierta de papel burbuja térmico
