REGULADORES PID Y CONTROL DE PROCESOS





Pixys Serie DRR

logo pixys

 Modelo  Entrada configurable Alimentación  Salidas   Folleto  Manual
 Modelos para carril DIN
DRR 227-12ABC Termopares K, J, S, R, N, B
Termorresistencias PT100, PT500, PT1000, Ni100, PTC1K, NTC10K
Entrada lineal 0/4..20mA , 0..10V 0..40mV
Potenciometros F.S. 6/150Kohm
1 Entrada digital
24..230Vca/cc+/-15%
50/60 Hz
 2 Relés + SSR  SERIE EW7220.pdf  SERIE EW7220.pdf drr245
 DRR 245-21ABC-T Termopares K, J, S, R
Termorresistencias PT100, PT500, PT1000, Ni100, PTC1K, NTC10K
Entrada lineal 0/4..20mA , 0..10V 0..40mV
Potenciometros F.S. 6/150Kohm
1 Entrada digital PNP
1 Entrada TA para transformador amperometrico 50A/50mA
2 Relés + 1 SSR / V /mA + RS485 +CT              SERIE EW7220.pdf  SERIE EW7220.pdf
 DRR 450-12A-T128  Termpoares K, J, T, E  24 Vcc  1 SSR 5V int, + 1 SSR aux. 24 VCC + RS485  SERIE EW7220.pdf  SERIE EW7220.pdf  drr450

TERMOSTATOS ELECTRONICOS

 TERMOSTATOS ELECTONICOS MODELO  FORMATO ALIMENTACIÓN ENTRADA SALIDAS
RELÉ

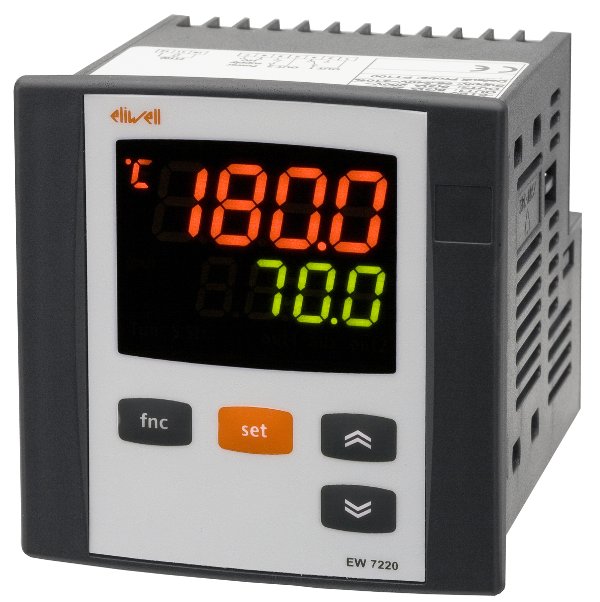

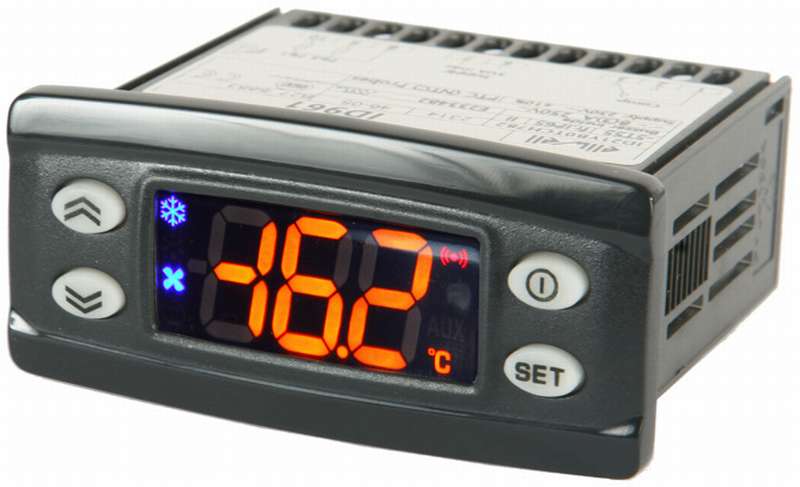

icplusICPlus915dr4020ew7220
IDW 961
32 x 74 mm

profundidad 59 mm
230V 1 Sonda NTC incluida 1 pdf
IDW 971 2 Sondas NTC incluidas 2
IDW 974 2 Sondas NTC incluidas 2
EW PLUS 961               32 X 74 mm
profundidad
59 mm

230 V
(Embalaje fabricante)



1 Sonda NTC 1 pdf
EW PLUS 971 2 Sondas NTC 2
EW PLUS 974 2 Sondas NTC 3
EW PLUS 978 2 Sondas NTC 4
ID PLUS 902
32 x 74 mm
profundidad
59 mm
Según modelo

12Vca/cc
230Vca
1 Configurable   NTC/PTC/PT1000 1 pdf
ID PLUS 961 1 Configurable   NTC/PTC/PT1000 1
ID PLUS 971 2 Configurables   NTC/PTC/PT1000 2
ID PLUS 974 3 Configurables   NTC/PTC/PT1000 3 pdf
ID PLUS 978 2 Configurables   NTC/PTC/PT1000 4
IC PLUS 902
32 x 74 mm
profundidad
59 mm
Según modelo
12Vca/cc
12/24 Vca/cc
230Vca
Configurable según modelo
NTC/PTC
PT100/TCJ/TCK
0..1V/0..5V/0..10V/0..20mA/4..20mA
1 pdf
IC PLUS 915
2
EW PLUS 400 32 x 74 mm
profundidad 36 mm
(Termostato corto)
12Vca/cc
(Embalaje Fabricante)
1 Sonda NTC  1 pdf

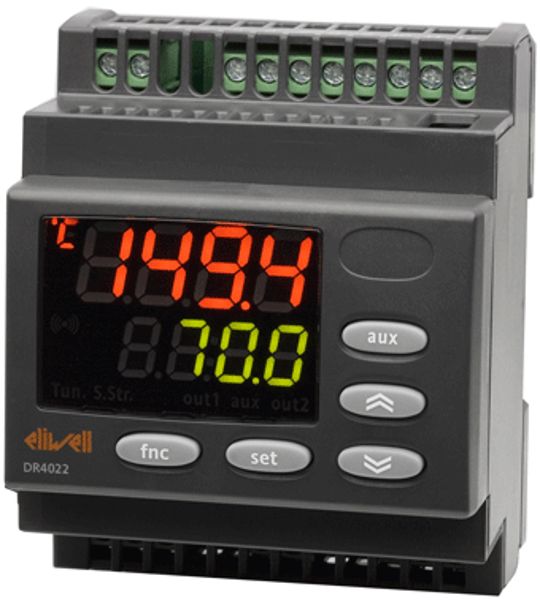

DR 4020 Guía DIN 4 mód. Según modelo
12...36Vca/cc
95...240Vca
Configurable según modelo
NTC/PTC/PT1000

PT100
TCJ/TCK/TCR/TCS/TCT
0..1V/0..5V/0..10V/0..20mA/4..20mA
2 pdf
EW 7210 72 x 72 mm
Prof.  80 mm

Según modelo
12...36Vca/cc
95...240Vca

Configurable según modelo
NTC/PTC
PT100
TC
1 pdf
WM 961
WM 971
Termostatos de un punto de intervención para montaje en pared Dimensiones 124x80mm Profundidad 25mm.
Sonda exterior, PTC/NTC configurable, no incluida
pdf

INDICADORES DIGITALES DE TEMPERATURA

Indicadores para montar en panel.

(Información completa en el documento PDF)

  MODELO FORMATO ALIMENTACIÓN ENTRADA
EWTL 300 EWTL 300 28,6 x 48 x13,5 mm Batería 1,5V
(Duración 12 meses)
Sonda incorporada pdf
EWTL 310 30 x 62 x 19 mm Batería 1,5V
(Duración 12 meses)
Sonda incorporada
DST 8
30 x 66 x 12,6 mm Batería solar integrada Sonda incorporada
EM 300 EM 300 32 x 74 mm.
Prof.   30 mm
230 Vca +/- 10%
50 / 60 Hz
1 NTC
emplus600 EM PLUS 600 32 x 74 mm
Prof. 59 mm

Según modelo
12 Vca/cc
12...24 Vca/cc
230 Vca

Según modelo
      NTC / PTC
      PT100 / TCJ / TCK
      0..1V / 0..5V / 0.10V / 0..20mA / 4..20mA
pdf

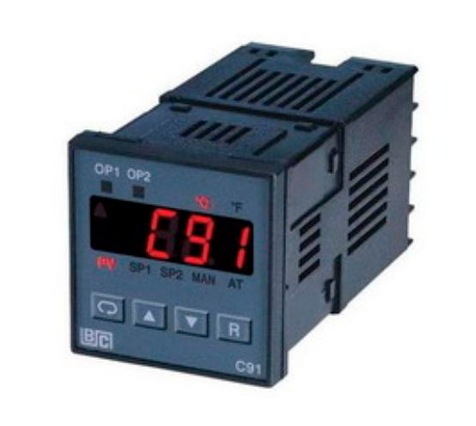

C91 C 91 48 x 48 mm
Prof. 86mm
90...250 Vca
47 / 63 Hz
Según modelo
       J, K, T, E, B, R, S, N, L, RTD: PT100 DIN, PT100 JIS
     4..20mA

pdf

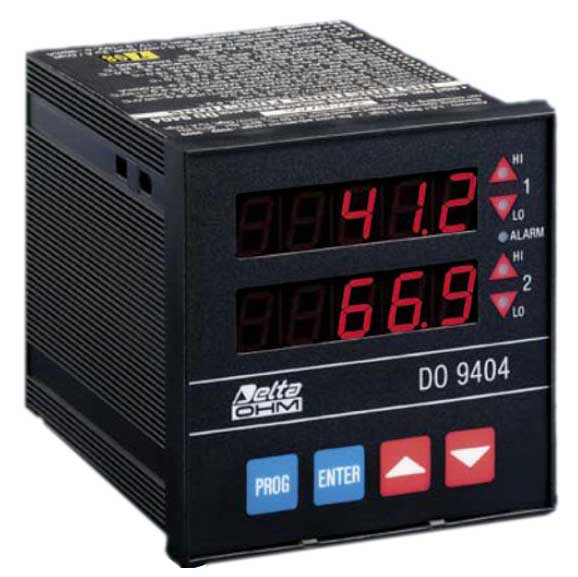

do9404 DO 9404 96 x 96 mm.
Prof.  120mm
Según modelo
24 Vca/cc
230 Vca
2 Entradas configurables
   0/20 mA / ,4/20 mA / 0/1 V / 0/5 V /  0/10 V
pdf

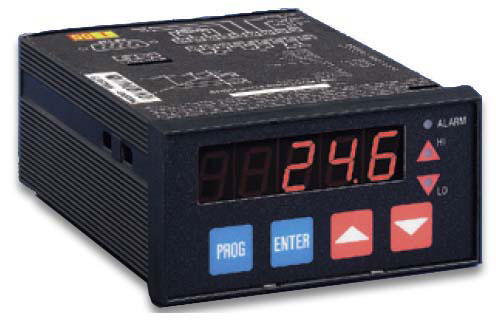

 hd9022 HD 9022 48 x 96 mm.
Prof.  145 mm
Según modelo
24 Vca/cc
110....230 Vca
Configurable
0/20 mA / 4/20 mA / 0/1V /  0/5 V / 0/10 V / , Pt 100
pdf

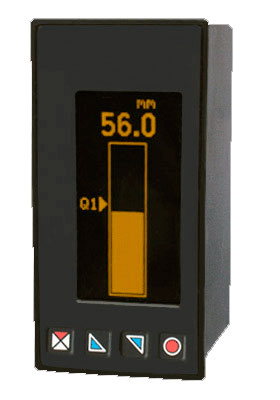

str551  str551a STR 551

48 x 96 mm.
Prof. 48 mm


   24..230 Vca/cc ±10%
50/60 Hz
1 Analogica configurable
Termopares K, J, S, R, T, E, N, B
Termorresistencias PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K)
0/4..20mA (40000 puntos), 0..10V (54000 puntos), 0..60mV (16000 puntos),
Potenciometros F.S. 6/150Kohm (50000 puntos)
Entrada lineal personalizable (max 16 puntos de rampa)
2 Digitales PNP
 pdf
STR 561 1 Analogica configurable
ADC a 23 bit (8000000 puntos).
Max 2 celdas de carga en paralelo de 350Ω, o max 4 celdas de carga en paralelo de 720Ω
- Linearidad < 0.01% sobre el F.S. - Deriva termica < 0.001% sobre el F.S./°C
- Campo de medida máximo 39 mV - Máxima sensibilidad celdas 7mV/V
Potenciometro: mínimo 200Ω (10000 puntos)
con posibilidad de linearización personalizable (max 16 puntos de rampas)
2 Digitales PNP
1 Encoder
STR 571 3 Digitales
2 PNP/NPN
1 PNP
1 Analogica para potenciometóo
MODELOS PARA INTERIORES MONTAJE EN PARED
tcha

TA-D
THA-D
TCA-D
TCHA-D

85 x100 x26 mm 10 ... 28 Vcc Sondas incorporadas:
          TA-D  Temperatura
          THA-D Temperatura y Humedad
          TCA-D Temperatura y CO2
          TCHA-D Temperatura CO2 y humedad
pdf

INDICADORES DIGITALES, PORTÁTILES DE TEMPERATURA

TERMÓMETROS PORTÁTILES PARA SONDA Pt100 pdf
TERMÓMETROS PORTÁTILES PARA SONDA TERMOPAR pdf
TERMÓMETROS POR INFRARROJOS, SIN CONTACTO pdf
DATALOGGERS ELIWELL pdf

TERMOSTATOS MECANICOS

TERMOSTATOS MECANICOS RANCO

Para aplicaciones comerciales y de refrigeración
SERIES K22,   K55 Diferencial Fijo, conexiones Faston. Capilar recto,
en espiral o con bulbo según modelos
(Mas información en el documento PDF)
pdf
SERIE O16
Caja IP44 o IP66 (referencia O52) bajo pedido
(Mas información en el documento PDF)
 VARIFIX Termostatos de recambio
(Mas información en el documento PDF)
 LO - LM Termostatos de calibración fija
(Mas información en el documento PDF)
 W 35 Termostato electromecánico
(Mas información en el documento PDF)

SONDAS DE TEMPERATURA
